NuMaker-HMI-M2354

NuMaker-HMI-M2354 開發板是專為基於 Nuvoton NuMicro^® M2354 系列的嵌入式應用程式的圖形用戶界面 (GUI) 開發而設計。 該開發板由兩個主要部分組成，為用戶創建 GUI 增強型應用程式提供開發靈活性，底板作為主控制板，頂板作為 LCD 面板。主要針對LCD 顯示或 GUI 評估、原型開發和功能驗證而設計。 總之，用戶可以使用它為嵌入式系統創建功能強大且令人驚嘆的圖形人機介面。

NuMaker-HMI-M2354 主板基於 NuMicro^® M2354KJFAE 微控制器而開發。 為了開發的靈活性，該板提供了 M2354KJFAE 的擴展連接介面，Arduino UNO 相容介面連接頭，並能夠通過外部電源連接器採用多種供電方式。 此外，Nuvoton 設計的電流表連接器可以即時測量功耗，這對於原型評估至關重要。 主板還配備了 Wi-Fi 連接功能，可輕鬆連接網絡。

此外，還有一個附加的板載除錯器與燒錄器“Nu-Link2-Me”。 Nu-Link2-Me 支援通過 SWD 接口進行片上除錯、在線和離線 ICP 燒錄。 Nu-Link2-Me 支持虛擬 COM (VCOM) 端口，用於在 PC 上輸出除錯訊息。 此外，燒錄狀態可以顯示在內置的 LED 上，Nu-Link2-Me 可以從評估板上拆卸下來，成為一個獨立的量產程式燒錄器。憑藉 NuMaker-HMI-M2354 板的全部功能，使用者可以方便快速的開發帶有 MCU 安全功能的低功耗物聯網應用裝置。

NuMaker-HMI-M2354 由兩部分組成，NuMaker-M2354 主板和 NuTFT 套件。

NuMaker-HMI-M2354 特色

■ NuMaker-M2354 開發板特色

• NuMicro^® M2354KJFAE microcontroller with function compatible with:
  • M2354LJFAE
  • M2354SJFAE
• M2354KJFAE extension connectors
• Arduino UNO compatible extension connectors
• ETM (embedded trace macrocell) debug interface for instruction and data tracing of a processor
• Wi-Fi module for wireless application
• MicroSD Card slot for T-Flash
• Ammeter connector for measuring the microcontroller’s power consumption
• Flexible board power supply:
  • External V_DD power connector
  • Arduino UNO compatible extension connector Vin
  • USB FS connector on M2354 target board
  • ICE USB connector on Nu-Link2-Me
• On-board Nu-Link2-Me debugger and programmer:
  • Debug through SWD interface
  • Online/offline programming
  • Virtual COM port function

■ NuTFT 套件板特色

• 16 M bits (2 MB) SPI Flash * 1 (W25Q16CV)
• 24” (320x240) LCD Panel with 4-Wire ADC Touch Function (LCD Driver is Ili9341)
• Five Direction Joystick * 1
• Push Button * 2
• Arduino UNO compatible extension connectors

■ 開發板照片

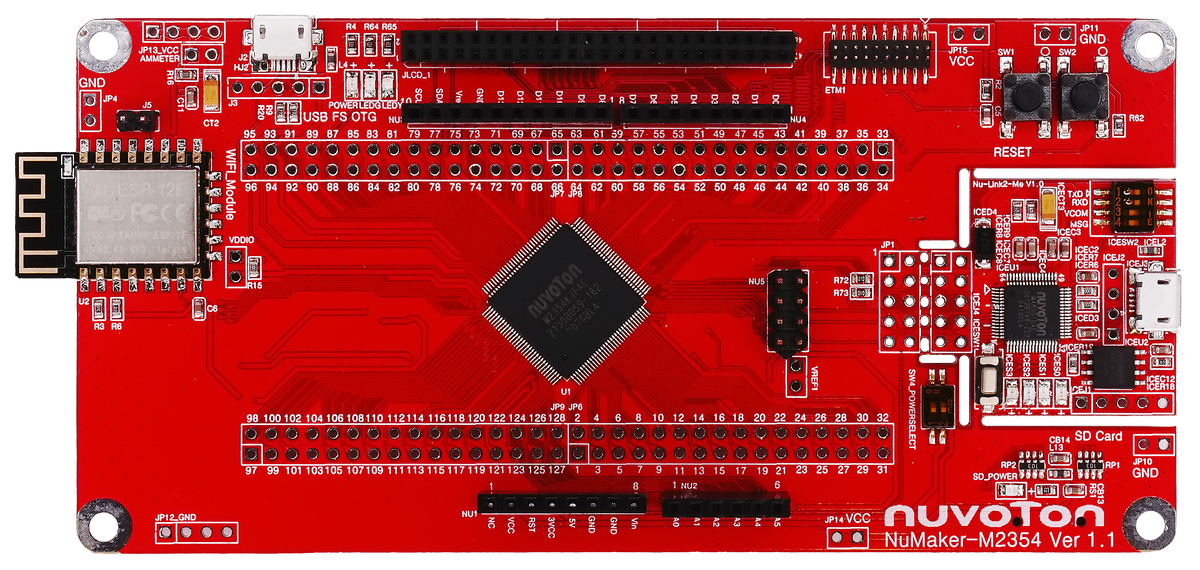

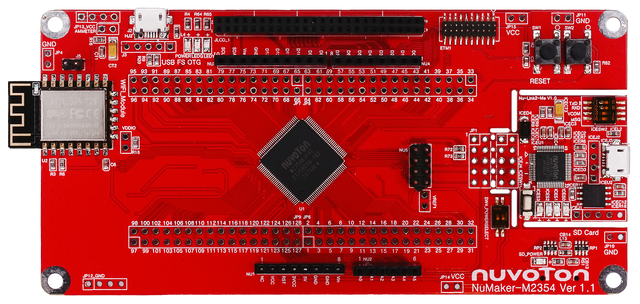

NuMaker-M2354 Board

NuTFT Kit Board

NuMaker-HMI-M2354

Nuvoton Official Forum

*Ordering Number: NK-HMIM2354
