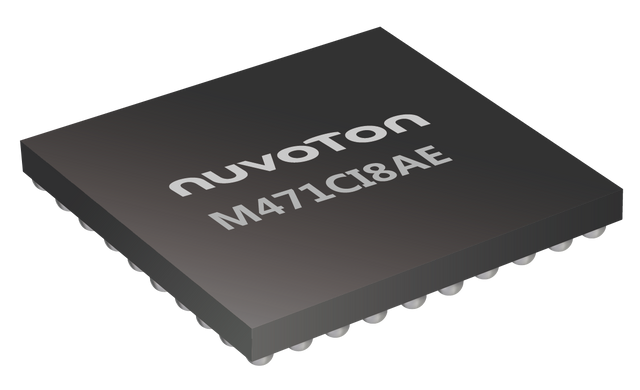

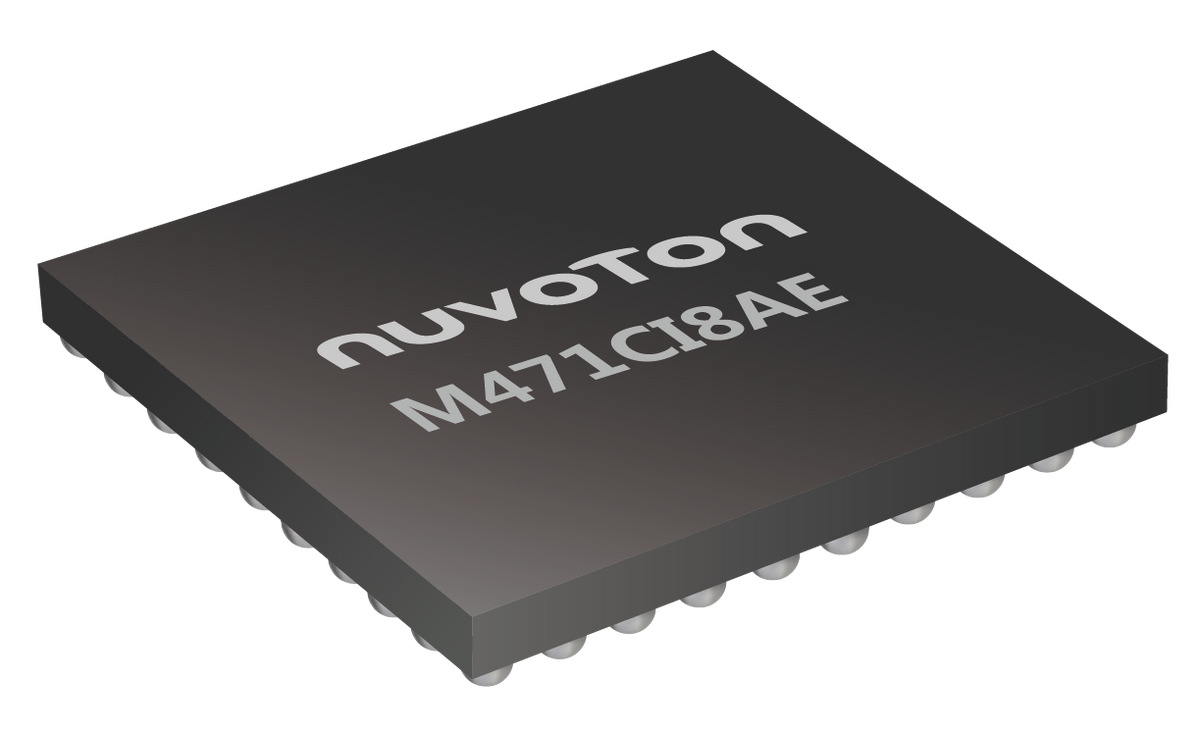

M471CI8AE

NuMicro^® M471CI8AE 為基於 Arm Cortex-M4F 核心的 32 位元微控制器，內建 DSP 指令集和單精度浮點運算單元 (FPU)，是專為智能家電設計的微控制器產品系列。針對家電市場日益增長的安全功能需求，為滿足 IEC60730-1 Class B Annex H 安全規範，M471CI8AE 提供經認證的軟體測試庫 STL(Software Test Library) 及相關應用操作手冊，可以大幅減少開發難度及 IEC60730 認證所需之時間。M471CI8AE 運行頻率高達 120 MHz，提供 2.5V 至 5.5V 的寬工作電壓，-40°C 至 105°C 的寬工作溫度，支持多種寬引腳間距的封裝，以及出色的高抗干擾特性 ESD HBM 8 KV和 EFT 4.4 KV，滿足家電市場高穩定性、高可靠性和高安全性等剛性要求。

為滿足智能家電功能需求之增長，M471CI8AE 內建了高達 512 KB 的雙區塊 Flash 記憶體用於程式儲存，64 KB 的 SRAM 供代碼運行使用，以及 32 KB 的獨立 Data Flash 作為參數儲存空間。其中，512 KB Flash 記憶體的雙區塊設計可支援 FOTA (Firmware update through the Over-The-Air) 無線線上更新。代碼安全方面，512 KB Flash 記憶體支持 XOM (eXecute-Only-Memory) 僅可執行記憶體功能以保護機密程式碼在運行時不被竊取。此外，32 KB 的獨立 data Flash 擁有 256 Bytes 的最小擦除單元，可提升參數更新及記憶體存取之速度。最後，為了降低內核用於 MCU 內部資料搬運的負擔，M471CI8AE 還提供了 PDMA(peripheral direct memory access) 直接記憶體存取功能，以提升整體系統之效能。

M471CI8AE 支持豐富的周邊，包含紅外線接收器 (Customize IR receiver)，高達 24 通道的 16 位 PWM, 6 組 UART, 2 組 SPI/I²S, 2 組 I²C,和一個實時時鐘 RTC(real-time clock)。M471CI8AE 同時整合了許多類比元件，包含高達 24 通道的 12 位 SAR ADC，1 通道的 8 位 DAC 以及 2 組類比比較器。M471CI8AE 還提供了亂數產生器 PRNG (pseudo random number generator)支持智能家電產品之加解密需求。

應用領域

• 400G/800G 光模組
• 洗衣機
• 冰箱
• 空調
• PM2.5 偵測器
• 其他家電產品

關鍵特性

• 運作特性 (Operating Characteristics)
  • 工作電壓: 2.5V 至 5.5V
  • 工作溫度: -40°C 至 105°C
  • ESD HBM 8 kV
  • EFT 4.4 kV
• 內核 (Core)
  • ARM Cortex-M4F，工作頻率可達 120 MHz
  • DSP 指令集
  • 浮點運算單元 (FPU)
  • 最高支持 8 組 MPU (Memory Protection Unit)
• 記憶體 (Memory)
  • 支持高達 512 KB Flash
  • 512 KB Flash之雙區塊 (dual bank) 設計可支援 FOTA (Firmware Over-The-Air) 無線線上更新
  • 512 KB Flash 支援高達 4 區間之 XOM (eXecute-Only-Memory) 僅可執行記憶體功能
  • 32 KB 獨立 Data Flash，支持 256 Bytes 最小擦除單元
  • 4 KB LDROM (user-defined loader ROM)
  • 支持高達 64 KB SRAM
• 時鐘控制 (Clocks)
  • 外部 4 至 24 MHz 高速晶振
  • 外部 32.768 kHz 低速晶振，支持實時時鐘RTC(Real Time Clock)
  • 內部 48 MHz 高速振盪器 (HIRC48)，-20°C ~85°C 溫度誤差± 1%，-40°C ~ 105°C溫度誤差 ± 2%
  • 內部 38.4 kHz 低速晶振 (LIRC)
  • 內部 PLL 可達 120 MHz
• 電源管理 (Power management)
  • 支持三種電源模式: 運行模式、空閒模式及休眠模式
  • 運行模式功耗: 353 μA/MHz 在 25°C/5V
  • 休眠模式功耗: 27 μA
  • 休眠模式喚醒方式: RTC, WDT, I²C, Timer, UART, GPIO, EINT, ACMP, CIR0 和 BOD
• 計時器和脈波寬度調變 (Timer & PWM)
  • 4 組 32 位計時器
  • 高達 12 路增強型 PWM，帶有 12 個 16 位計時器
  • 高達 12 路基本型 PWM，帶有 2 個 16 位計時器
  • 1 個 24 位倒數 SysTick 計時器
  • 1 個看門狗計時器
  • 1 個視窗看門狗計時器
• 直接記憶體存取 (PDMA)
  • 支持高達 6 通道直接記憶體存取 (PDMA)
  • 通道開啟方式: software trigger, UART, SPI, EPWM, TIMER, ADC, DAC, ACMP 和 I²C
• 類比周邊 (Analog Peripheral)
  • 支持 1 組高達 24 路之 12 位，1.8 MSPS, SAR ADC
  • 支持 1 組 8 位, 200 kSPS, DAC
  • 支持 2 個類比比較器
  • 內建參考電壓源
• 通訊介面 (Connectivity)
  • 支持 1 組紅外線接收器介面 (Customize IR receiver)
  • 支持 6 組 UART 介面，帶 IrDA 功能 (其中 2 組支持 LIN)
  • 支持 2 組 I²C 介面，帶 SMBus/PMBus 功能 (最高 1 Mbps)
  • 支持 2 組 SPI/I²S 介面 (在 SPI Master 模式下可高達 24 MHz)
• 亂數產生器 (PRNG)
• 循環冗餘校驗 (CRC)
• 實時時鐘 (RTC)
• 支持高達119 根具中斷能力的I/O腳位
• IEC60730-1 Class B
  • 提供經認證的軟體測試庫STL(Software Test Library)
• 開發平台支援
  • 支持 Arm Keil RVMDK及IAR EWARM IDE 開發環境
  • 支持免費 Eclipse IDE 開發環境帶 GNU 編譯器
  • 線上電路更新 ICP (In Circuit Programmer)，透過 Nu-Link debugger 工具進行韌體更新
  • 線上系統更新 ISP (In System Programmer)，透過 UART, SPI, I²C, RS-485 等周邊介面進行韌體更新
  • Pin Viewer 軟體工具提供即時的 I/O 引腳狀況
  • PinConfigure 軟體工具支持引腳分配，初始程式產生以及 OrCAD/Protel 元件產生
• 96 位唯一識別碼 (UID)
• 128 位唯一客戶識別碼 (UCID)
• 封裝
  • WLCSP100: 4.5 mm x 4.5 mm, 管腳間距 0.4 mm
