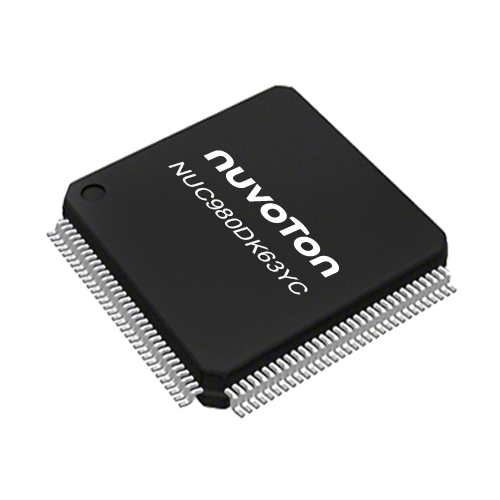

NUC980DK63YC

NUC980DK63YC 系列採用 ARM926EJ-S 核心，執行速度高達 300 MHz ，堆疊 64 MB DDR-II 記憶體於同一封裝，提供 128-pin LQFP 封裝，大幅減少 PCB 尺寸和降低電磁干擾 ( EMI ) ，豐富的周邊功能包含：10 組 UART 介面、SDIO / eMMC 介面、NAND Flash 介面、8 組 USB Host 、QSPI NAND 介面、4 組 CAN、10 / 100 Mbps Ethernet MAC 和高速 USB 2.0 Host / Device 等，可以滿足客戶針對顯示應用彈性設計的需求，並符合 - 40 ℃ 至 85 ℃ 工業溫度規格，主要應用為工業自動化與物聯網控制。

關鍵特性

• 核心
  • ARM926EJ-S 核心
  • 最高運行速度 300 MHz
  • 16 KB 指令快取記憶體 ( I-cache ) 和 16 KB 資料快取記憶體 ( D-cache )
• DDR 記憶體
  • 內建 64 MB DDR II 記憶體
• USB 2.0 高速主機 / 裝置
  • 提供 2 組 USB 介面：1 組 USB Host 及 1 組 USB Host / Device
• 6 組 USB 1.1 全速 輕量主機
• 系統開機選擇
  • QSPI NAND
  • SPI Flash
  • NAND Flash
  • eMMC Flash
  • SD Card
  • USB Device
• 20-ch 周邊 DMA 控制器
• 外部匯流排介面
• 影像輸入介面
  • 最高支持 2 組 CCIR 656 / CCIR 601
  • 最高解析度 3 M 像素
• SD 主機控制器
  • 2 組 SD 主機
  • 支援 SD Card / SDIO / eMMC
• ADC
  • 12-bit 8 通道 ADC
  • 600 k sps
• 加解密引擎
  • ECC-256
  • AES-256
  • RSA-2048
  • SHA-512
  • HMAC
  • 亂數產生器
• 周邊
  • 支持 SPI / I²C / PWM / UART / CAN
