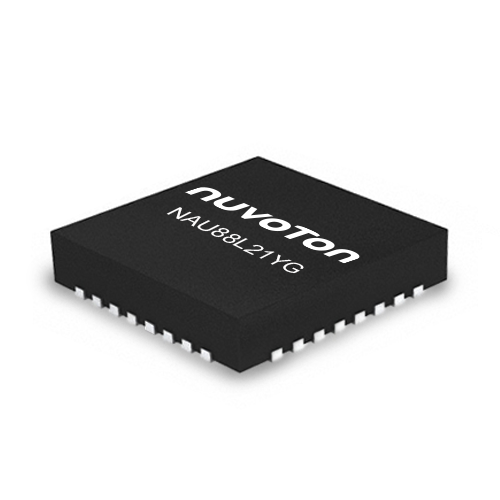

NAU88L21YG

NAU88L21YG 是一款超低功耗高性能音訊編解碼器，同時支持類比和數位音訊功能。此裝置包括 I²S / PCM 介面，數位麥克風介面，數位混音器，高質量 DAC 和 ADC 以及一組立體聲G類耳機放大器。

NAU88L21YG 整合先進的數位信號處理引擎，包括動態範圍壓縮器（DRC），可編程雙二階濾波器以及內建鎖頻迴路（FLL）用以支援各個輸入時鐘源。

應用領域

• 遊戲控制器
• 無線耳機
• 智慧型遙控器

關鍵特性

• 類比數位轉換器
  • 訊噪比(A-加權): 103dB @ 0dB 麥克風增益
  • 總諧波失真加噪聲: -93dB @ 0dB 麥克風增益
  • 動態範圍壓縮
• 數位類比轉換器
  • G類耳機放大器 (28mW @ 32Ω, 1% THD+N)
  • 訊噪比(A-加權): 105dB @ 0dB 增益
  • 總諧波失真加噪聲: -88dB @ 20mW, RL=32ohm
• 音訊輸入
  • 數位音訊介面: I²S / PCM 輸入
  • 麥克風輸入:
  • • 2 x 單聲道差分類比麥克風輸入
  • • 1 x 立體聲差分麥克風輸入
  • • 2 x 單端麥克風輸入
  • • 1 x 立體聲數位麥克風輸入
  • 取樣率: 8~192kHz
• 進階/控制功能
  • 耳機檢測
  • 耳機插入/退出偵測
  • 區別多按鍵偵測
  • I²C 控制介面
• 工作特 性
  • 電壓範圍(VDDC): 1.61V to 1.98V，取樣率>48KHz /FLL 開啟
  • 電壓範圍(VDDC): 1.1 V to 1.98 V，取樣率<48KHz /FLL 關閉封裝
  • 溫度範圍: -40°C to 85°C
  • QFN-32 (5x5mm)

技術文件

• For more details and documents, please link to Nuvoton Official Website : GO
