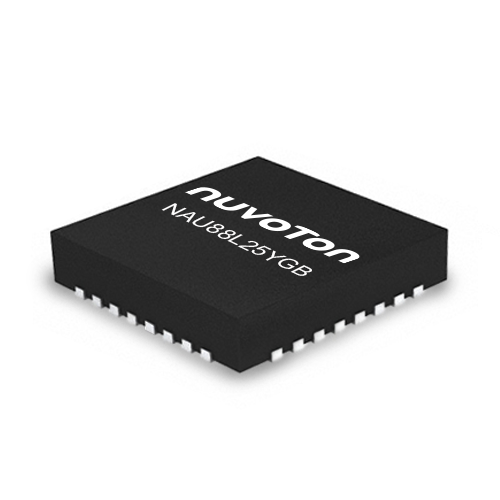

NAU88L25YGB

NAU88L25YGB 是一款超低功耗高性能音訊編解碼器，設計用於智能手機，平板電腦，Chromebook，筆記本電腦，遊戲控制器，藍牙耳機和其他便攜式設備中的耳機或頭戴式耳機應用。此產品包括 I²S / PCM 輸入介面，高品質立體聲數位類比轉換器，單聲類比數位轉換器，以及一組G類立體聲耳機放大器以及業界領先的進階耳機應用功能。

NAU88L25YGB 具有強大的耳機檢測機制，可檢測插孔的插入/彈出，是否帶麥克風應用，揚聲器阻抗以及多達8個用戶定義的按鈕，並具有長按/短按去彈跳電路。此裝置還支持耳機串擾檢測/抑制以及自動麥克風和接地檢測/切換，以自動偵測/切換使用不同的耳機插頭格式無需使用外部晶片或組件。

應用領域

• 遊戲控制器
• 超輕薄筆電
• 行動裝置
• 無線耳機
• 智慧型遙控器

關鍵特性

• 類比數位轉換器
  • 訊噪比(A-加權): 101dB @ 0dB 麥克風增益
  • 總諧波失真加噪聲: -91dB @ 0dB 麥克風增益
  • 動態範圍壓縮
  • 可編程雙二階濾波器
• 數位類比轉換器
  • G類耳機放大器 (28mW @ 32Ω，1% THD+N)
  • 數位類比轉換器 音量自動衰減
  • 訊噪比(A-加權): 124dB @ 0dB 增益，自動靜音開啟
  • 訊噪比(A-加權): 113dB @ 0dB 增益，自動靜音關閉
  • 總諧波失真加噪聲: -89dB @ 20mW，RL=32ohm
• 音訊輸入
  • 數位音訊介面: I²S / PCM 輸入
  • 類比音訊輸入:
  • • 1 x 耳機麥克風輸入
  • • 1 x 差分類比麥克風輸入
  • • 1 x 線路輸入
  • • 2 x 單端輸入
  • 取樣率: 8~192 KHz
• 進階/控制功能
  • 耳機檢測及 自動耳機 MIC /接地訊號切換
  • 耳機插入/退出偵測
  • 區別多按鍵偵測
  • I²C 控制介面
• 工作特性
  • 電壓範圍(VDDC): 1.61V to 1.98V，取樣率>48KHz /FLL 開啟
  • 電壓範圍(VDDC): 1.1 V to 1.98 V，取樣率<48KHz /FLL 關閉
  • 溫度範圍: -40°C to 85°C
• 封裝
  • QFN-32 (5x5mm)
