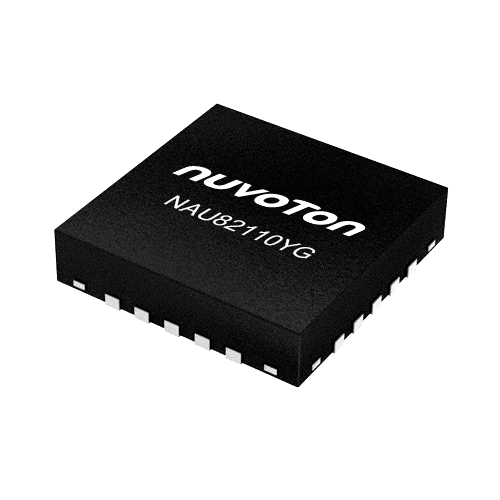

NAU82110YG

NAU82110 是一款高效率的單聲道 D 類音訊放大器，無需濾波器，以及能夠在 8 Ω 負載，輸出功率高達 10 W。本晶片具有高輸出功率能力、低電流關閉模式，以及爆破音抑制功能，並支援多種類型的裝置保護機制。

應用領域

• 藍牙音箱
• 電視音箱
• 車用緊急呼叫系統
• 車載資訊娛樂系統
• 車用儀錶板系統

關鍵特性

• 音訊輸入
  • 類比音訊介面
  • 83 dB PSRR @ 217 Hz
• 音訊輸出
  • 強大的 D 類單聲道放大器
  • 18 W (4 Ω @ 12V, 10% THD+N)
  • 14 W (4 Ω @ 12V, 1% THD+N)
  • 10 W (8 Ω @ 12V, 10% THD+N)
  • 8 W (8 Ω @ 12V, 1% THD+N)
  • SNR: 103 dB
• 進階/控制功能
  • I²C 控制介面
    • 5 段增益設定 (類比模式) 0 dB / 20 dB / 24 dB / 32 dB / 36 dB
    • 32 段增益 (I²C 控制)
  • 爆破音抑制 30 µVrms
  • 裝置保護
    • 過流保護 (OCP)
    • 過壓保護 (OVP)
    • 輸入過低壓保護 (UVLO)
    • 過溫保護 (OTP)
  • 喇叭保護
    • 防削波保護 (ACP)
• 工作特性
  • 電壓範圍: 2.5V ~ 5.5V
  • 喇叭電壓範圍: 5.5V ~ 13.6V
  • 溫度範圍: -40°C ~ +105°C
  • 低電流關斷模式 （小於 10 µA）
• 封裝
  • QFN-20 (4 x 4 mm)
