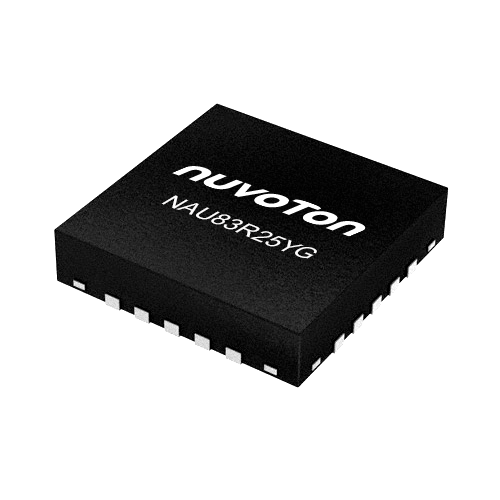

NAU83R25YG

NAU83R25YG 是一款高效率的立體聲 D 類音訊放大器，無需濾波器，以及能夠在 4 Ω 負載下輸出功率高達 3.0 W。本產品提供，I²C 控制介面， I²S 音訊輸入，並能提供極低的待機電流，以及快速啟動時間。

NAU83R25YG 非常適合以電池供電的可攜式應用。此裝置具備 91% 效能，PSRR 80 dB，超低靜態電流 (如 2.1 mA 於 3.7V 雙聲道) ，以及卓越的 EMI 效能等先進功能。

應用領域

• 遊戲控制器
• 無線(虛擬實境)耳機
• 筆記型電腦 / 平板電腦
• 個人媒體撥放器

關鍵特性

• 音訊輸入
  • 數位音訊介面: I²S / PCM 輸入
  • 腳位選擇: I²S 左或右聲道
  • 腳位選擇: PCM 時序
  • 取樣率: 8 ~ 96 kHz
  • 80 dB PSRR @ 217 Hz
• 音訊輸出
  • 強大的 D 類立體聲放大器
  • 2 聲道 x 3.0 W (4Ω @ 5V, 10% THD+N)
  • 2 聲道 x 1.32 W (4Ω @ 3.7V, 1% THD+N)
  • 2 聲道 x 1.72 W (8Ω @ 5V, 10% THD+N)
  • 2 聲道 x 0.75 W (8Ω @ 3.7V, 1% THD+N)
  • 低輸出雜訊: 18 µV_RMS @ 0 dB 增益
• 進階/控制功能
  • I²C 控制介面
  • 增益設定: 24 dB ~ -62 dB (含靜音)
  • 低電流關斷模式以及待機模式
  • 開關雜訊抑制
• 工作特性
  • 電壓範圍: 2.5V ~ 5.5V
  • 溫度範圍: -40°C ~ +85°C
  • 低靜態電流:
    • 2 聲道 2.1 mA @ 3.7V
    • 2 聲道 3.2 mA @ 5V
• 封裝
  • QFN-20 (4 x 4 mm)

技術文件

• For more details And documents, please link To Nuvoton Official Website : GO
