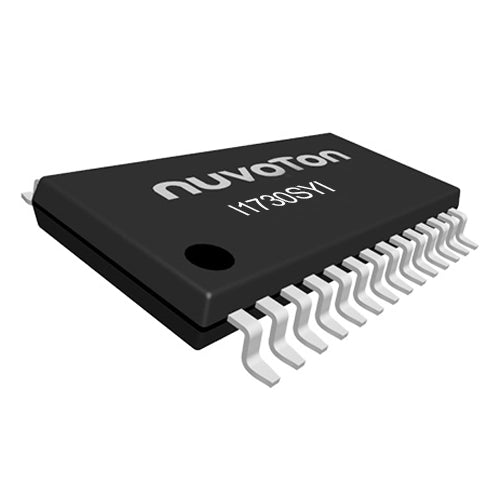

I1730SYI

新唐 I1700 ChipCorder系列是一種高品質、完全整合、單晶片的多訊息錄音及回放裝置，非常適合各種不同的電子系統使用。其訊息持續時間可由使用者選擇，依據特定裝置不同，其範圍從26至120秒。可使用外部電阻調整每個裝置的取樣頻率，其調整範圍從4 kHz至12 kHz，能為使用者提供更大的持續時間彈性，以及為各種應用提供更佳的錄音品質。其操作電壓範圍從2.4 V至5.5 V，可確保I1730SYI 裝置能針對廣泛的電池或電線供電的應用進行最佳化。

I1730SYI 是為了在獨立或微控制器(SPI)模式中運作而設計。本裝置採用專屬的訊息管理系統，可讓晶片自行管理多重訊息的位址。此一獨特的功能，能在簡單的促動按鈕環境中提供精密的傳訊彈性。本裝置包括一個晶片上振盪器(含外部電阻控制)、麥克風前級擴大機含自動增益控制(AGC)、一個輔助類比輸入、反混疊濾波器、多層式儲存(MLS)陣列、平滑化濾波器、音量控制、脈衝寬度調變控制(PWM)Class D喇叭驅動器，以及電流輸出。

I1730SYI 裝置也支援選用的「vAlert」(voiceAlert)功能，可用來做為新訊息指示器。IC可透過vAlert讓外接的LED發出閃光，以顯示已有新訊息。並保留四個特殊音效位置，以供指令音訊確認使用，像是「開始錄音」、「停止錄音」及「抹除」。其錄音會儲存在晶片上的靜態記憶格內，以提供零功率訊息儲存。本獨特的單晶片解決方案是採用新唐專利的多層式儲存(MLS)技術製成的。其音訊資料會直接儲存在固態記憶體中，而不經過數位壓縮，能提供卓越的語音品質及音樂重現。其語音訊號可透過兩個獨立路徑饋入晶片：差動麥克風輸入及單端類比輸入。在輸出方面，I1730SYI 同時提供脈衝寬度調變控制(PWM)Class D喇叭驅動器，以及一個獨立的類比輸出。其PWM可直接驅動標準8Ω喇叭或標準蜂嗚器，而獨立的類比輸出則可設定為單端電流或電壓輸出，以驅動外部放大器。

在操作完成時，I1730SYI 裝置會自動進入電源關閉模式，以達到省電效果。在SPI模式時，使用者可透過操作裝置內的序列介面達到完全控制。包括可藉由指定操作的起始位址及結束位址，以隨機存取記憶體陣列內部的任何位置。SPI模式也可以存取類比路徑組態(APC)暫存器。本暫存器可以彈性地設定音訊路徑、輸入、輸出及混音。也可藉由將APC儲存至初始化時所載入的靜態暫存器(NVCFG)中，以修改獨立執行模式的APC預設組態。只要充分運用I1700系列的各種功能，設計人員即可具備實作高階產品的控制能力及彈性。

特點：

應用領域

• 使用專利的多層式儲存(MLS)進行靜態訊息儲存
• 完整範圍的錄音及回放持續時間(6秒至17分鐘)
• 4.0至12.0KHz取樣頻率能提供領先業界的音效品質
• 專為訊息管理而設計
• 單一 / 多重訊息
• 語言提示
• 完全整合式系統功能
• 自動增益控制
• 麥克風前級擴大機
• 喇叭驅動器
• 振盪器
• 快閃記憶體
• 低電壓運作
• 可針對不同市場及語言客製及本地語言化
• 封裝:PDIP、SOIC、晶粒

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
