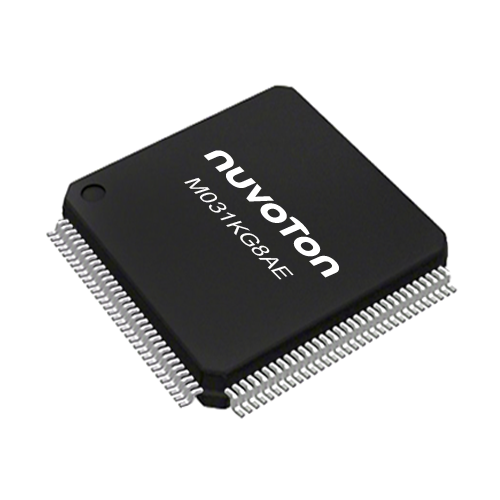

M031KG8AE

M031KG8AE 是基於 Arm^®Cortex^®-M0 內核的低工作電壓微控制器，具有 32 位硬體乘法器/除法器。運行工作頻率高達 72 MHz ，工作電壓為 1.8 V~ 3.6 V，配備 256 KB Flash和 64 KB SRAM 。

憑藉其特殊設計的性能，如 2 MSPS ADC 、144 MHz PWM 、24 MHz SPI 和 12 MHz UART ，可應用於工業控制和消費類應用，讓電壓、電流和傳感器數據可快速和精確的轉換，並快速響應和控制外部模塊，例如來自電機控製或傳感設備的電流或電壓反饋。

M031KG8AE 還提供大量周邊，包括2組通用串行控制接口 ( USCI ) 、6 組 UART 、1組Q SPI 、1 組 SPI / I²S、2 組 I²C 、16 路 12 位 ADC 和 24 路16 位 PWM 等，可滿足各種應用需求。它可在 - 40 ℃ ~ + 105 ℃ 的寬溫度範圍內工作。全系列相同封裝 Pin to Pin 兼容。

應用領域

• 雷射測距儀
• 空氣檢測器/清淨器
• 液晶面板控制器
• 微型印表機
• WPC無線充電器

關鍵特性

• 運作特性
  • 工作電壓: 1.8 V 至 3.6 V
  • 工作溫度: - 40 ℃ 至 105 ℃
  • EFT 4.4 kV
  • ESD HBM 6 kV
• 內核
  • Arm^®Cortex^®-M0，工作頻率可達 72 MHz
  • 32-bit 硬體乘法/除法器
• 記憶體 ( Memory )
  • 256 KB Flash
  • 64 KB SRAM
  • 4 KB ISP ROM
  • 2048 Bytes SPROM ( Security Protection ROM )
  • 支援程式更新方式：
• 時鐘控制 ( Clock control )
  • 外部 4 ~ 32 MHz 高速晶振
  • 外部 32.768 KHz低速晶振
  • 內部 48 MHz 高速震盪器 ( HIRC48 ) 全溫誤差2 %
  • 內部 38.4 KHz 低速晶振 ( LIRC )
  • 內部 PLL可達 144 MHz
• 計時器 ( Timers )
  • 4 個 32 位計時器
  • 1 個 24 位倒數 SysTick 計時器
• 脈波寬度調變 ( PWM )
  • 24 路 144 MHz 的16位 PWM
• 類比 ( ADC )
  • 16 通道轉換速率可達2 MSPS的12位 ADC
• 直接記憶體存取 ( PDMA )
  • 7 通道直接記憶體存取 ( PDMA )
  • 支持兩個模擬比較器
• 循環冗餘校驗 ( CRC )
  • CRC-CCITT, CRC-8, CRC-16和 CRC-32
• 通訊介面 ( Connectivity )
  • 2組 USCI 可設為 UART 、 SPI 、 I²C
  • 6組12 MHz UART
  • 1組 Q SPI
  • 1組高速 24 MHz SPI /I²S
  • 2組高速 1 MHz I²C
  • 支持16/8位元外擴介面 ( EBI ) ，最大外部位址空間為1 Mbytes
  • 111 GPIO ( 類比腳位外，允許 5 V I / O )
• 進階通訊介面
  • 支持USB 2.0 全速裝置 ( 無需外掛晶振設計 )
• 96 位元唯一識別碼 ( UID )
• 128 位元唯一客戶識別碼 ( UCID )
• 封裝
  • LQFP128 14 x 14 mm

技術文件

• For more details and documents, please link to Nuvoton Official Website : GO
