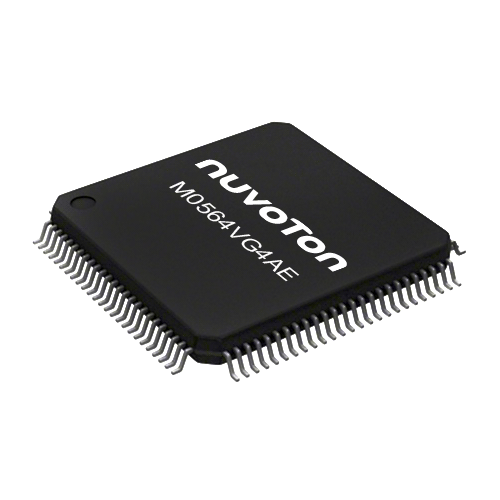

M0564VG4AE

M0564VG4AE 為32位元微控制器，內建ARM^®Cortex^®-M0 內核，速度高達72 MHz。主要產品特色包含可調式V DDIO 管腳，其接受寬電壓範圍為1.8V到5.5V，便於連接與V DD 電壓不同之外部元件，達成更彈性的設計；PWM運行速度最高可達到144 MHz，提供高精準度控制；內建硬體除法器，提升軟體執行速度；此外，M0564VG4AE 內建SPROM (Security Protection ROM)，提供一個獨立的安全加密執行區域，以保護開發者的智慧財產權。M0564VG4AE 可廣泛應用於工業控制、馬達控制、電表等相關應用。

M0564VG4AE 支援2.5V至5.5V寬電壓範圍與-40℃至105℃工作溫度，具256 Kbytes Flash記憶體、內建20 Kbytes SRAM、4 Kbytes獨立Flash作為線上系統更新ISP (In-System Programming)，同時也具備線上電路更新ICP (In-Circuit Programming)，以及線上應用程式更新IAP (In-Application Programming)。M0564VG4AE 具備高抗干擾能力8KV ESD(HBM)/4KV EFT，並內嵌豐富通訊周邊，如：計時器、看門狗、RTC、PDMA、EBI、UART、Smart Card interface、SPI、I²S、I²C、GPIO、高達12組通道的16位PWM、高達20組通道的12位ADC、類比比較器、溫度檢測、低電壓重設和欠壓檢測、96位 UID (Unique Identification)與128位UCID (Unique Customer Identification)；提供LQFP100封裝。

應用領域

• 工業控制、馬達控制、電表相關應用等。

關鍵特性

• 內核
  • ARM Cortex^®-M0
  • 工作頻率可達 72 MHz
  • 工作電壓: 2.5V 至 5.5V
  • 工作溫度: -40℃ 至 105℃
• 記憶體
  • 128KB 應用程式Flash
  • 內嵌16KB SRAM
  • 可配置 Data Flash
  • 支持線上系統更新 ISP (In-System Programming)
  • 支持線上電路更新ICP (In-Circuit Programming)
  • Support IAP (In-Application Programming)
• 類比轉數位轉換器(ADC)
  • 12位10通道ADC
  • 每秒轉換速率可達800 kSPS
• 脈寬調變(PWM)
  • 最高運行速度可達144 MHz
  • 內建16位PWM產生器,可輸出12路PWM或6組互補配對PWM
  • PWM輸出可以觸發A/D轉換
• 通訊介面Connectivity
  • 三組 USCI可設為UART、SPI、I²C
  • 三組UART
  • 兩組SPI[I2S]，擇一設置
  • 兩組SC[UART]，擇一設置
  • 兩組 I²C
  • 提供一組16/8位外擴介面(EBI)
• 時鐘控制
  • 內部48 KHz 高速晶振 (HIRC48)
  • 內部10 KHz 低速晶振
  • 內部22.1184 MHz振盪器 (HIRC, 1% 精準度25℃, 5V)
  • 外部32.768低速晶振
  • 外部4 to 24 MHz 高速晶振
• RTC具備獨立電源VBAT管腳

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
