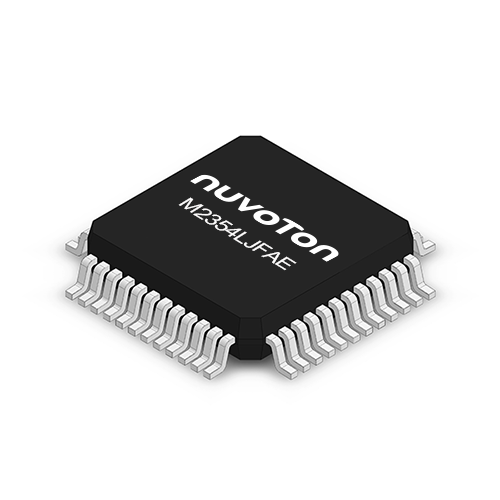

M2354LJFAE

NuMicro^®M2354 系列是基於 Arm^®v8-M 架構的 TrustZone^®微控制器系列，致力於基於 Arm^®Cortex^®-M23CPU 核心技術的物聯網安全性。它可操作於高達 96 MHz，帶有 1024 KB 嵌入式 Flash 記憶體和 256 KB SRAM，支持雙存儲區模式的 Flash 架構，可輕易實現安全韌體遠端下載更新 (Secure FOTA)，正常運行於 LDO 模式下功耗為 89.3 μA / MHz，DC-DC 模式下為 39.6 μA / MHz，最高可支持 8 x 40/ COM x SEG LCD 顯示螢幕。而除了基本的微控制器安全性功能之外，它還進一步增強了晶片級安全性，包涵了對加解密硬體引擎的側信道攻擊 (Side-Channel Attack) 防護，對工作電壓和時鐘的故障注入 (Fault Injection Attack) 以及對加密密鑰儲存區域的有效防護。該系列在 -40°C 至 105°C 的工作溫度範圍內支持 1.7V〜3.6V 的電源電壓，並具有 LDO 和 DC-DC 電源功能。 M2354 系列適用於那些在物聯網市場中需要更安全，快速計算和低功耗的設備，具有相當的競爭力。

關鍵特性

• 安全核心
  • Arm^®Cortex^®-M23 核心
  • ARM^®v8-M 架構之 TrustZone^®技術
  • 32 位元單週期硬體乘法器
  • 32 位元 17 週期硬體除法器
  • 高達 8 個安全區記憶體保護單元
  • 高達 8 個非安全區記憶體保護單元
  • 8 個 Security Attribution Unit ( SAU ) 配置區域
• 記憶體
  • 高達 1 MB 雙區塊 ( Dual-Bank ) 架構快閃記憶體 ( Flash )，支援同時讀寫
  • 高達 256 KB SRAM，首 32 KB 可執行同位元檢查
  • 16 KB Flash 為使用者程式載入器 (LDROM)
  • 8 KB Data Flash (增加數據加擾功能, Data Scrambling)
  • 2 KB Flash for Secure Key storage
  • 3 KB OTP memory for General Purpose (3KB data + 1 KB lock bit)
  • 12 KB Secret OTP memory 易於實現平台安全功能 (root keys, product lifecycle management, firmware version control)
  • ISP / ICP / IAP 編譯
• 電源管理
  • 正常運行模式：89.3 μA/ MHz ( LDO 模式 ) ; 39.6 μA/ MHz ( DC-DC 模式 )
  • 待機模式: 31.5 μA/ MHz ( LDO模式下、CPU clock停用 ) ; 14.3 μA/ MHz ( DC-DC模式下，CPU clock 停用 )
  • 斷電模式：20 μA
  • 待機斷電模式：2.0 μA
  • 深度斷電模式：0.5 μA (帶V BAT )
  • 深度斷電模式：0.1 μA (不帶V BAT )
  • V BAT 供電予實時時鐘：0.5 μA ( 80位元備用暫存器 )
• 加密與安全性
  • 真實亂數產生器 ( TRNG )
  • AES-256/ SHA-512/ HMAC-512 (AES with CCM, GCM, GMAC modes)
  • 橢圓曲線密碼加速器 ( ECC )
  • SM2/ SM3/ SM4 密碼加速器 (Chinese national cryptography standards)
  • CRC 計算單元
• 通訊介面
  • 至多 11 個 UART 介面 ( 可達10.66 MHz ) ，包含 3 個 ISO-7816-3 介面、6 個 RS-485、2 個 USCI，另有兩個LIN介面
  • 至多 5 個 I²C 介面 (可達1 Mbps ) ，包含至多 3 個 I²C SM Bus/ PM Bus、2 個 USCI
  • 至多 6 個 SPI 介面 (可達64 MHz ) ，包含 3 個 I²S 介面，加 1 個 Quad- SPI 介面、2 個 USCI
  • 高達 4 個 I²S 介面，其中 3 個 I²S 與 3 個 SPI 共用
  • 安全數位輸出/輸入介面 ( SDIO ) ( 可達 50 MHz )
• 進階連接
  • USB 2.0 全速裝置 OTG 控制器及內置 PHY
  • 1 個 CAN 介面可達 1 Mbps ( CAN 2.0A and 2.0B 標準 )
  • 支援無石英震盪器 ( Crystal-less ) USB
• 操作特性
  • 運行速度可達 96 MHz
  • 電壓範圍：1.7 V 至 3.6 V
  • 溫度範圍： - 40 ℃ 至 105 ℃
  • 可選式核心電壓：於正常運行模式與待機模式下可選擇 1.26V 或 1.2V
• 封裝 ( RoHS )
  • LQFP 48-pin
