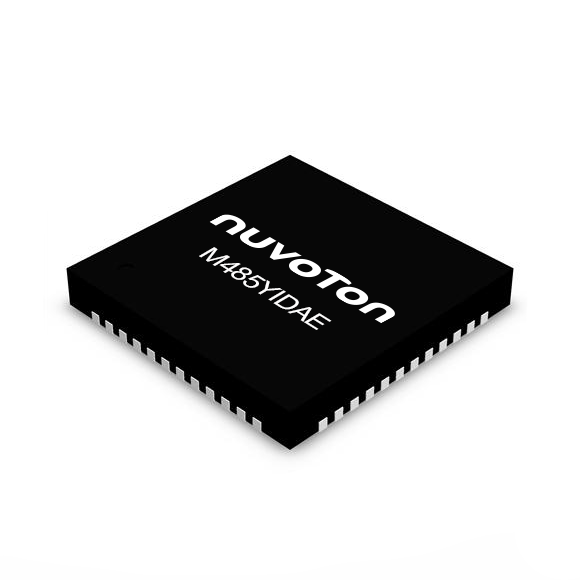

M485YIDAE

M485YIDAE 以 Arm^®Cortex^®-M4F 為核心，是帶有 DSP 指令集的高效能低功耗微控制器。其系統最高可運行至 192 MHz ，動態運作下的功耗僅 175 µA/ MHz 。 內建 512 KB 雙區塊 ( Dual Bank ) 架構快閃記憶體 ( Flash ) ，可支援 OTA ( Over-The-Air ) 韌體升級，並內建 160 KB SRAM ，包含 32 KB 快取 ( Cache ) 用於加速外部 SPI Flash 就地執行 ( eXecute-In-Place ) 。出廠前預先燒錄 bootloader，提供安全啟動 ( Secure Boot ) 功能，可對存放於內建快閃記憶體內的程式碼進行完整性檢查，並整合安全保護區塊 ( Secure Protection ROM ) ，提供一個用於保存機密程序或資料的安全空間。內建一次性可燒錄 ( One-Time Programmable ROM ) 區塊，可用於產品生命週期的管理。M485YIDAE 支援 1.8V 到 3.6V 操作電壓，以及 - 40 ℃ 到105 ℃ 的工業級工作溫度。本系列內置硬體加解密引擎及 USB 全速OTG。封裝型式為 QFN48。

應用領域

• 指紋模組、智慧支付、安全物聯網設備、保密 USB 設備…等。

關鍵特性

• 核心
  • 高達 192 MHz Arm^®Cortex^®-M4F 核心
  • DSP 指令集
  • 記憶體保護單元
• 記憶體
  • 512 KB 快閃記憶體
  • 160 KB RAM，包含 32 KB 外部 SPI Flash 快取
  • 4 KB 安全保護區塊 ( SPROM )
  • 2 KB 一次性燒錄區塊 ( OTP )
• 循環冗餘校驗 ( CRC ) 單元
• 16 通道周邊 DMA 控制器
• 外部匯流排介面
  • LCD 平行介面，i80 模式
• 時脈源 ( Clocks )
  • 4 到 24 MHz 晶振
  • RTC 用 32 kHz 振盪器
  • 內部 12 MHz RC 振盪器
  • 內部 10 kHz RC 振盪器
  • 內部 PLL 可達 480 MHz
• RTC
  • 80 位元組備份暫存器
• 計時器和 PWM
  • 4 個 32 位 元計時器
  • 12 個增強型 PWM 帶有 12 個 16 位元計時器
  • 12 個基本型 PWM 帶有 2 個 16 位元計時器
  • 1 個 24 位元倒數 SysTick 計時器
  • 1 個看門狗計時器
  • 1 個視窗看門狗計時器
• 加解密引擎
  • ECC ( P-521, B-571, K-571 )
  • AES-128, 192, 256
  • DES/ 3DES
  • SHA-160, 224, 256, 384, 512
  • HMAC
  • 亂數產生器
• 類比周邊
  • 1 個 12 位元，多達 16 通道 5 MSPS SAR ADC
  • 2 個 12 位元 1 MSPS DAC
  • 2 個滿擺幅 ( Rail-to-rail ) 比較器
  • 2 個運算放大器
• 通訊介面
  • 多達 6 個低功耗 UART 介面 ( 17 Mbps ) ，包含 2 個 LIN 介面
  • 多達 3 個 ISO-7816 介面 ( 3.4 MHz ) ，支援全雙工 UART 模式
  • 3 個 I²C 介面 ( 可達 3.4 Mbps )
  • 1 個 SPI Flash 介面 ( 可達 96 MHz ) 支援四線模式
  • 1 個四線 SPI 介面 ( 可達 96 MHz )
  • 多達 3 個 SPI / I²S 介面 ( SPI 可達 96 MHz 、I²S 可達 192 kHz/16-bit )
  • 1 個 I²S 介面 ( 192 kHz/ 32-bit )
  • 2 個 USCI 介面，支援可程設 UART / SPI / I²C
  • 1 個 SD 卡控制器 ( 50 MHz )
• 控制介面
  • 2 個正交編解碼介面
  • 1 個 24 位元 3 通道輸入捕捉計數器單元
• 進階連結
  • USB 2.0 全速裝置/ 主機/ OTG 控制器及內置 PHY
• 操作特性
  • 電壓範圍：1.8V 至 3.6V
  • 溫度範圍： - 40 ℃ 至 +105 ℃
