NuMaker-GestureAI-M55M1

M55M1 Series

M55M1 系列微控制器採用 Arm^® Cortex^®-M55 核心，最高運作頻率達 220 MHz，內建 Arm^® Helium™ DSP 技術以增強數位訊號處理能力，並整合 Arm^® Ethos™-U55 微型神經網路處理器，可於邊緣裝置上加速機器學習推論。該系列最高內建 2 MB Flash Memory 和 1.5 MB SRAM。工作電壓範圍為 1.7V ~ 3.6V，操作溫度範圍為 -40°C 至 +105°C，非常適合在嚴苛工業環境中使用。 本系列特別適用於高運算需求的嵌入式應用，包括即時訊號處理、進階機器學習、高效能控制系統、感測器融合、智慧工廠自動化、醫療裝置與通訊系統等領域。

NuMaker-GestureAI-M55M1 模組

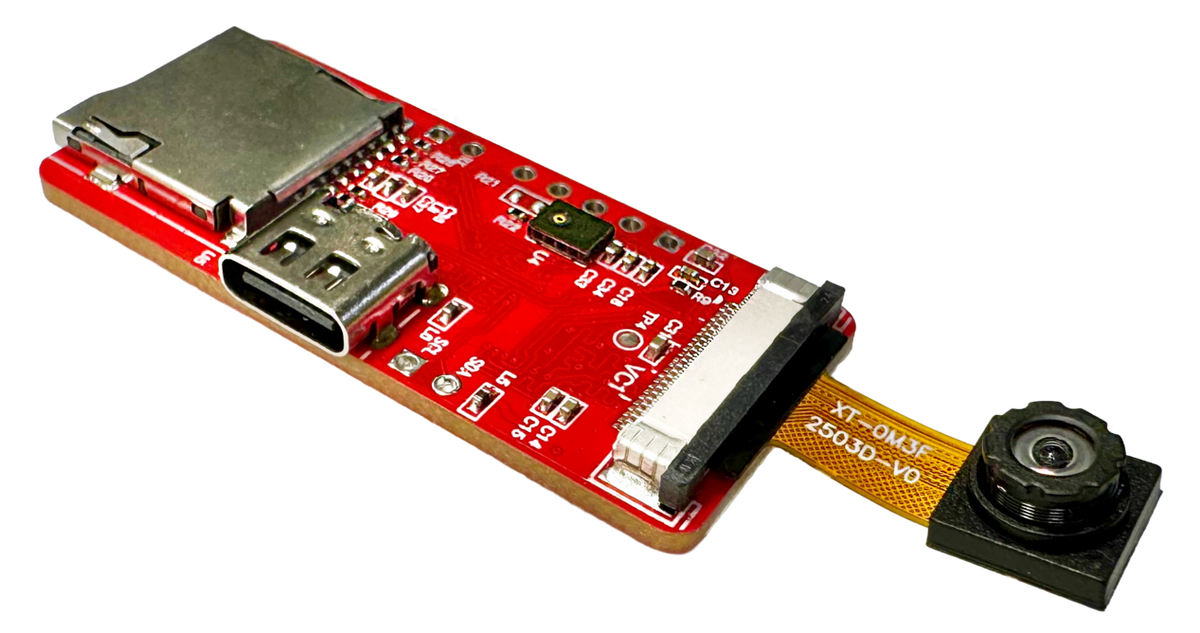

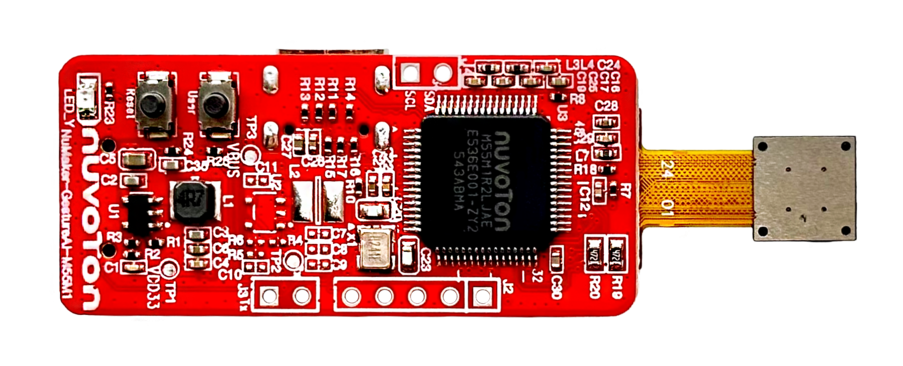

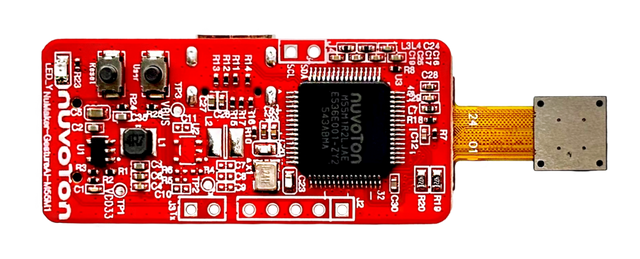

NuMaker-GestureAI-M55M1 是一款專為 Nuvoton NuMicro^® M55M1R2LJAE 微控制器設計的高整合度應用模組 。其核心設計理念為「整合即用」與「開發者友善」，旨在讓開發者能將其直接嵌入終端產品，同時提供開放介面進行二次開發與韌體更新 。

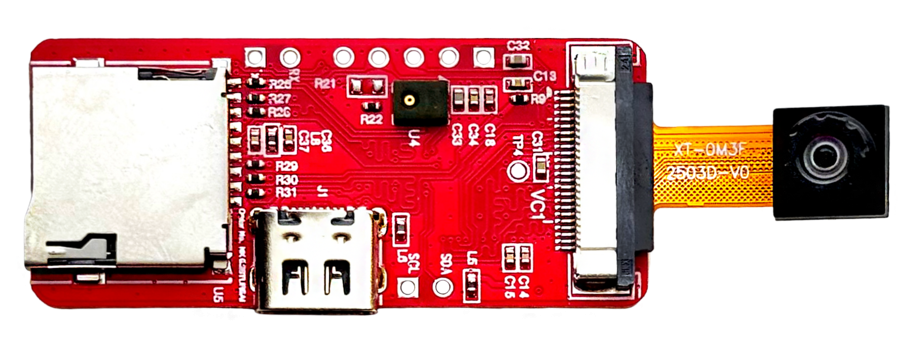

本模組充分發揮了 M55M1 核心的高效能處理能力與專屬 AI 特性，協助開發者在邊緣裝置上實現複雜的人工智慧應用 。為了簡化 AI 模型部署，模組配置了 Micro SD 卡槽用於儲存模型檔案 ；此外，更整合了 GC0308 CMOS 感測器，讓 AI 應用能無縫實現影像擷取、視訊運算及視覺辨識功能。

NuMaker-GestureAI-M55M1 初始韌體 UART 輸出格式

• Data [AA]
  • Format : [十六進制]
  • Description : 起始
• Data [ID]
  • Format : [十六進制]
  • Description : 類別 ID
• Data [x y w h]
  • Format : [十進制]
  • Description : 座標
• Data [55]
  • Format : [十六進制]
  • Description : 中間標記
• Data [CC]
  • Format : [十六進制]
  • Description : 結束標記

其中

• [AA] - 訊息起始標記
• [ID_BYTE] - 映射的類別/追蹤 ID (2 位十六進制數字):
  • For person ID: 00 ~ 7F
  • For gesture ID: 80 ~ 8A
    • 80: call
    • 81: first
    • 82: like
    • 83: mute
    • 84: ok
    • 85: one
    • 86: palm
    • 87: peace
    • 88: stop
    • 89: three
    • 8A: no_gesture
• [x y w h] - 邊界框座標 (4 個十進制數值)
• [55] - 訊息中間標記
• [CC] - 訊息結束標記

手勢 ID

• 位元組索引 1
  • 欄位 : 起始標記
  • 格式 : 十六進制
  • 數值範圍 : 0xAA
  • 說明 : 封包標頭
• 位元組索引 2
  • 欄位 : 類別 ID
  • 格式 : 十六進制
  • 數值範圍 : 0x00 ~ 0x8A
  • 說明 : 偵測到的物件 ID
• 位元組索引 3~6
  • 欄位 : 邊界框
  • 格式 : 十進制
  • 數值範圍 : 0 ~ 9999
  • 說明 : 座標字串: [x y w h]
• 位元組索引 7
  • 欄位 : 中間標記
  • 格式 : 十六進制
  • 數值範圍 : 0x55
  • 說明 : 分隔符號
• 位元組索引 8
  • 欄位 : 結束標記
  • 格式 : 十六進制
  • 數值範圍 : 0xCC
  • 說明 : 封包結尾

技術文件

• For more details and documents, please link to Nuvoton Official Website : GO
