NuMicro® MG51 系列為一款增強型 1T-8051 內核微控制器，工作頻率最高至 24 MHz，提供可配置最高 64 KB Flash Memory 與 4 KB SRAM，4 KB LDROM，操作電壓為 2.4V - 5.5V，並符合 -40℃至 +105℃ 的工業級操作溫度。
NuMicro® MG51 系列具備 4 組 16 位元計時器、兩組 UART（支援框架錯誤偵測及自動位址識別）、三組 ISO 7816-3 通訊介面、1 組 SPI、1 組 I²C、12 通道 PWM 輸出、15 通道 12 位、500 ksps 的連續模式 ADC。所有周邊裝置皆支援 24 個中斷來源，且具備四級中斷優先權功能。
此系列提供六個封裝型態，為 TSSOP 20-pin、QFN 20-pin、TSSOP 28-pin、LQFP 32-pin、QFN-33-pin 與 LQFP 48-pin。
開發資源方面，新唐提供 NuMaker 評估板，Nu-Link 除錯器，亦支援協力廠商 IDE，如 Keil C51、IAR EW8051 以及 NuEclipse SDCC 編譯器。
應用領域
- 家電
- LED燈光控制
- 馬達控制
- 工業控制
關鍵特性
-
Flash Memory/ SRAM (Kbytes)
- 64K/4K

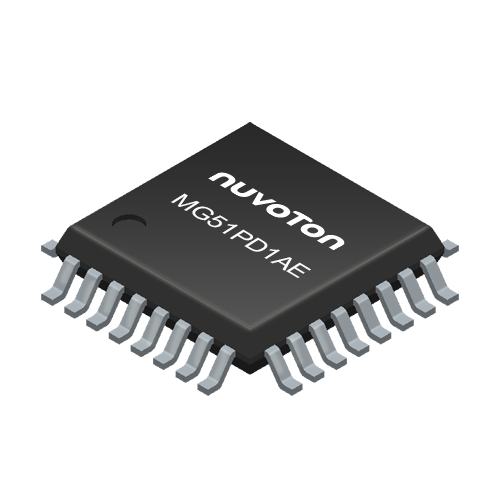

- MG51PD1AE (LQFP32)
- MG51TD1AE (QFN33)
- MG51LD1AE (LQFP48)
- 32K/4K
- MG51EC1AE (TSSOP28)
- MG51PC1AE (LQFP32)
- MG51TC1AE (QFN33)
- MG51LC1AE (LQFP48)
- 32K/1K
- MG51FC9AE (TSSOP20)
- MG51XC9AE (QFN20)
- 16K/1K
- MG51FB9AE (TSSOP20)
- MG51XB9AE (QFN20)
- 64K/4K
-
工作條件
- 寬電壓工作範圍 2.4V 至 5.5V
- 工業級工作溫度 -40℃ 至 +105℃
- EFT 4.4 kV
- ESD HBM 7 kV
-
核心
- 全靜態 8 位元 1T-8051 內核 CMOS 微控制器，寬工作頻率最高至 24 MHz
- 指令集全相容 MCS-51
- 4 級優先順序中斷配置
- 雙數據指針（Dual DPTRs）
-
記憶體
- 最高至 64 KB Flash Memory
- 256 Bytes 內建 RAM + 4 KB 輔助 RAM（XRAM）
- 4 KB LDROM
- 128 Bytes SPROM
-
時鐘控制
- 高速內部振盪器預設為16 MHz，可配置至 24 MHz，在 2.4 V 至 5.5 V 電壓下，於 +25 °C 時精度為 ±1%，在 -20 °C 至 +105 °C 範圍內為 ±2%
- 10 kHz 低速內部振盪器，出廠精度 ±1% 等級
-
電源管理配置
- 上電重置（POR）閾值：1.15V
- 支援掉電偵測（BOD），可設置於 4.4V / 3.7V / 2.7V / 2.2V falling edge
- 支援低電壓重置（LVR）閾值：2.0V
-
計時器
- 四組 16 位計時器
- 12 通道 PWM 輸出，支援 Fault Brake 功能
- 一組專用自我喚醒計時器（WKT），支援低功耗模式下定時喚醒
- 一組可程式設計看門狗計時器（WDT），採用專用 10 kHz 內部時鐘源
-
模數轉換器
- 一組高達 15 通道、12 位 ADC、最高 500 ksps 取樣速率
-
通訊介面
- 兩組 UART 介面
- 一組支援 Master / Slave 模式的 I²C 介面，最高傳輸速率達 400 kbps
- 一組 SPI 介面，支援 Master / Slave 模式
- 最多三組 ISO7816-3 介面，支援 UART 功能
-
多達 46 個 GPIO 並支援中斷
- 可選擇 Schmitt Trigger 輸入或 TTL 模式
- 所有 I/O 均支援中斷功能
- 支援 INT0 / INT1 外部中斷腳位
- 支援喚醒功能
- 96 位元唯一識別碼 (UID)
- 128 位元唯一客戶識別字 (UCID)
-
封裝
- TSSOP 20-pin
- Pin Count: 20
- Type: TSSOP
- I/O Pin: 18
- Lead Pitch: 0.65
- Dimensions (mm): 4.4x6.5
- QFN 20-pin
- Pin Count: 20
- Type: QFN
- I/O Pin: 18
- Lead Pitch: 0.4
- Dimensions (mm): 3x3
- TSSOP 28-pin
- Pin Count: 28
- Type: TSSOP
- I/O Pin: 26
- Lead Pitch: 0.65
- Dimensions (mm): 4.4x9.7
- LQFP 32-pin
- Pin Count: 32
- Type: LQFP
- I/O Pin: 30
- Lead Pitch: 0.8
- Dimensions (mm): 7x7
- QFN 33-pin
- Pin Count: 33
- Type: QFN
- I/O Pin: 30
- Lead Pitch: 0.4
- Dimensions (mm): 4x4
- LQFP 48-pin
- Pin Count: 48
- Type: LQFP
- I/O Pin: 46
- Lead Pitch: 0.5
- Dimensions (mm): 7x7
- TSSOP 20-pin
-
開發板
- NuMaker-MG51FC
- Supported Devices: MG51FB9AE, MG51FC9AE, MG51XB9AE, MG51XC9AE
- NuMaker-MG51LD
- Supported Devices: MG51EC1AE, MG51TC1AE, MG51PC1AE, MG51LC1AE, MG51TD1AE, MG51PD1AE, MG51LD1AE
- NuMaker-MG51FC
技術文件
-
Product LineMicrocontrollers
-
Product Family8bit 8051 MCUs
-
Product SeriesMG51 Series
-
Core8051
-
Operating Frequency(MHz)16/24 MHz
-
SRAM(KB/MB)4 + 256 (B) KB
-
PWM12*16-bit
-
UART2
-
I2C1
-
Operating Temperature(°C)-40°C ~ 105°C
-
Operating Voltage(V)2.4V ~ 5.5V
-
PackageLQFP32
