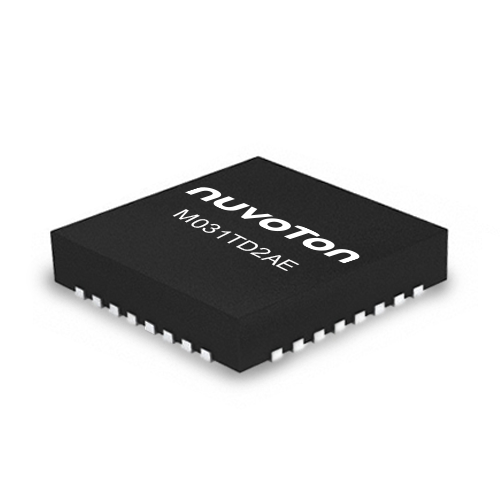

M031TD2AE

M031EC1AE 是基於 Arm^®Cortex^®-M0 內核的低工作電壓微控制器，具有 32 位硬體乘法器/除法器。運行工作頻率高達 48 MHz，工作電壓為 1.8 V~ 3.6 V，配備 32 KB Flash 和 4 KB SRAM。

憑藉其特殊設計的性能，如2 MSPS ADC、96 MHz PWM、24 MHz SPI和6 MHz UART，可應用於工業控制和消費類應用，讓電壓、電流和傳感器數據可快速和精確的轉換，並快速響應和控制外部模塊，例如來自電機控製或傳感設備的電流或電壓反饋。

M031EC1A E還提供大量周邊，包括 3 組 UART、1 組 SPI / I²S、2 組 I²C、9 路 12 位 ADC 和 6 路 16 位 PWM 等，可滿足各種應用需求。它可在 - 40 °C ~ + 105 °C 的寬溫度範圍內工作。全系列相同封裝 Pin to Pin 兼容。

應用領域

• 雷射測距儀
• 空氣檢測器/清淨器
• 液晶面板控制器
• 微型印表機
• WPC無線充電器

關鍵特性

• 運作特性
  • 工作電壓: 1.8V至3.6V
  • 工作溫度: -40℃至105℃
  • EFT 4.4 KV
  • ESD HBM 6 KV
• 內核(Core)
  • Arm^®Cortex^®-M0，工作頻率可達 48 MHz
  • 32-bit硬體乘法/除法器
• 記憶體 (Memory)
  • 32 KB Flash
  • 4 KB SRAM
  • 2 KB Flash for user program loader (LDROM)
  • 512 Bytes SPROM (Security Protection ROM)
  • 支援程式更新方式：
  • • 線上系統更新ISP(In-System Programming)
  • • 線上電路更新ICP(In-Circuit Programming)
  • • 線上應用程式更新IAP (In-Application Programming)
• 時鐘控制 (Clock control)
  • 外部 4 ~ 32 MHz 高速晶振
  • 內部 48 MHz 高速震盪器 (HIRC48) 全溫誤差2 %
  • 內部 38.4 KHz 低速晶振 (LIRC)
• 計時器 (Timers)
  • 4 個 32 位計時器
  • 1 個 24 位倒數 SysTick 計時器
• 脈波寬度調變 (PWM)
  • 6 路 96 MHz 的 16 位 PWM
• 類比 (ADC)
  • 9 通道轉換速率可達 2 MSPS 的 12 位 ADC
• 直接記憶體存取 (PDMA)
  • 2 通道直接記憶體存取 (PDMA)
• 循環冗餘校驗 (CRC)
  • CRC-CCITT, CRC-8, CRC-16和 CRC-32
• 通訊介面 (Connectivity)
  • 兩組高速 6 MHz UART
  • 一組通用 UART
  • 兩組高速 1 MHz I²C
  • 一組高速 24 MHz SPI/I²S
  • 23 GPIO (類比腳位外，允許5 V I / O)
• 96 位元唯一識別碼 (UID)
• 128 位元唯一客戶識別碼 (UCID)
• 封裝
  • TSSOP28 (4.4x9.7mm)

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
