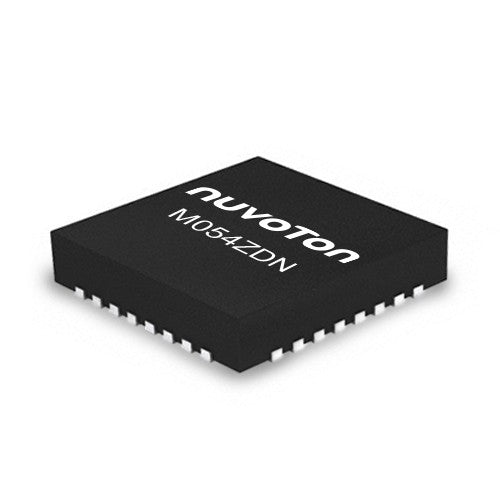

M054ZDN

M051為Cortex™-M0 32位微控制器系列，其特點為寬電壓工作範圍2.5V至5.5V與-40℃ ~ 85℃工作溫度、內建22.1184 MHz高精度RC晶振(±1%精確度，25℃ 5V)、並內建Data Flash、欠壓檢測、豐富周邊、整合多種多組串列傳輸介面、高抗干擾能力(8KV ESD/4KV EFT)、支援線上系統更新(ISP)、線上電路更新(ICP)與線上應用程式更新(IAP)，提供封裝有QFN33與LQFP48。

應用領域

• 門禁系統/警報器、溫度傳感設備、直流無刷馬達應用等等

關鍵特性

• 內核(Core)
  • Cortex™-M0 32位微處理器
  • 工作頻率可達 50 MHz
  • 工作電壓:2.5V to 5.5V
  • 工作溫度: -40℃ ~ 85℃
• 記憶體(Memory)
  • 16 KB應用程式
  • 內嵌4 KB SRAM
  • 內嵌4 KB Data Flash
  • 線上系統更新ISP(In-System Programming)
  • 線上電路更新ICP(In-Circuit Programming)
  • 線上應用程式更新IAP(In-Application Programming)
• 類比轉數位轉換器(ADC)
  • 提供5通道
  • 12位解析度
  • 每秒取樣速率可達800 kSPS
  • PWM輸出可以觸發A/D轉換
  • 提供誤差±1℃溫度感測器
• 脈波寬度調變(PWM)
  • 最多5通道PWM輸出或互補式PWM輸出
  • PWM時間與周期可觸發A/D轉換
• 通訊介面(Connectivity)
  • 提供一組SPI(可達36 MHz)
  • 提供最多二組I²C(可達 400 kHz)
  • 提供最多二組UART
  • 提供一組16/8位外擴介面(EBI)
• 時鐘控制(Clock control)
  • 外部晶振4 to 24 MHz
  • 內置22.1184 MHz高精度RC晶振，常溫5V下±1%誤差

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
