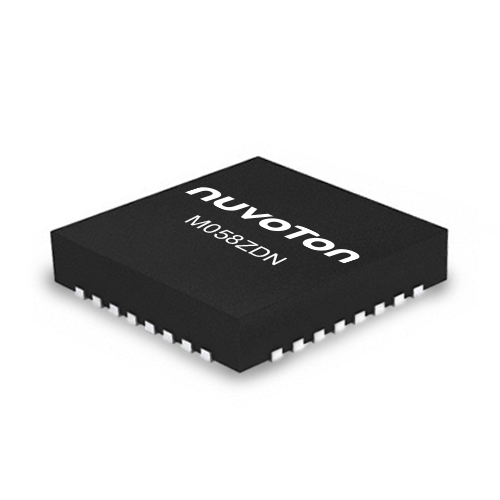

M058ZDN

M051為Cortex™-M0 32 位 微控制器系列，其特點為寬電壓工作範圍 2.5V 至 5.5V 與 - 40 ℃ ~ 85 ℃ 工作溫度、內建 22.1184 MHz 高精度 RC 晶振 ( ± 1 % 精確度，25 ℃ 5V ) 、並內建Data Flash、欠壓檢測、豐富周邊、整合多種多組串列傳輸介面、高抗干擾能力 ( 8 kV ESD/4 kV EFT ) 、支援線上系統更新 ( ISP ) 、線上電路更新 ( ICP ) 與線上應用程式更新 ( IAP ) ，提供封裝有QFN33與LQFP48。

應用領域

• 門禁系統/警報器、溫度傳感設備、直流無刷馬達應用等等

關鍵特性

• 內核 ( Core )
  • Cortex™-M0 32 位 微處理器
  • 工作頻率可達 50 MHz
  • 工作電壓: 2.5V to 5.5V
  • 工作溫度: - 40 ℃ ~ 85 ℃
• 記憶體 ( Memory )
  • 32 KB 應用程式
  • 內嵌4 KB SRAM
  • 內嵌4 KB Data Flash
  • 線上系統更新 ISP ( In-System Programming )
  • 線上電路更新 ICP ( In-Circuit Programming )
  • 線上應用程式更新 IAP ( In-Application Programming )
• 類比轉數位轉換器 ( ADC )
  • 提供5通道
  • 12位解析度
  • 每秒取樣速率可達760 kSPS
  • PWM 輸出可以觸發A/D轉換
  • 提供誤差 ± 1 ℃ 溫度感測器
• 脈波寬度調變 ( PWM )
  • 最多5通道 PWM 輸出或 2 組互補式 PWM 輸出
  • PWM 時間與周期可觸發A/D轉換
• 通訊介面 ( connectivity )
  • 提供一組 SPI ( 可達36 MHz )
  • 提供最多二組 I²C ( 可達 400 kHz )
  • 提供最多二組 UART
• 時鐘控制 ( clock control )
  • 外部晶振4 to 24 MHz
  • 內置 22.1184 MHz 高精度 RC 晶振，常溫5V下 ± 1 % 誤差

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站: GO
