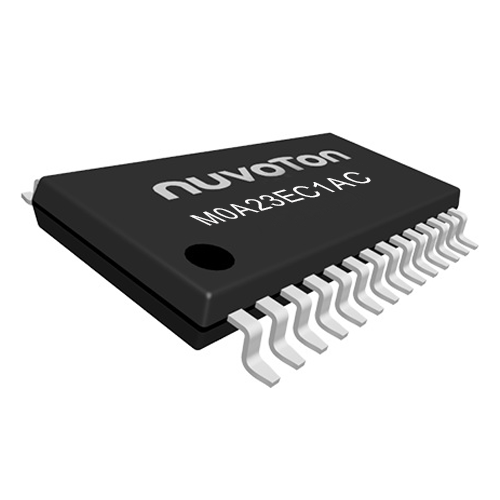

M0A23EC1AC

NuMicro^®M0A23EC1AC 是基於 Arm^®Cortex^®-M0 的 32 位微控制器，針對小尺寸封裝提供高度靈活性，可任意配置引腳的數位周邊，豐富的類比介面以及工作溫度可達 125 ℃。提供 2.4V〜5.5V 的寬電壓範圍，具有 CAN 2.0B 和 LIN 接口。M0A23EC1AC 設計來針對需要高溫以及需要高抗干擾的應用，如 24 GHz 毫米波雷達，電池管理系統 (Battery Manage System, BMS)，汽車照明，車窗和電動座椅等。

NuMicro^®M0A23EC1AC 提供 TSSOP28 封裝，可縮小電路板尺寸，且帶有豐富類比以及數位功能，特別適合應用於小尺寸產品。TSSOP28 提供多達 26 個 IO 引腳，將引腳的利用率最大化。每個 IO 引腳都可以任意配置為數位周邊，例如 UART、SPI、PWM 等。M0A23EC1AC 提供豐富的類比功能， TSSOP28 封裝提供高達 17 通道 12 位元 500k SPS ADC，可對多個感測器做取樣、1 組 5 位元數位至類比轉換器 (DAC)、2組比較器 (ACMP)，並提供低電壓重設 (LVR) 和欠壓檢測 (BOD) 功能，內建多種類比功能可降低外部周邊元件的使用量並縮小終端產品尺寸。

NuMicro^®M0A23EC1AC 工作頻率最高可達 48 MHz 且內置硬體除法器。M0A23EC1AC 支持 32 KB 的 Flash 用於執行程序代碼，提供高達 4 KB 的 SRAM 用於存儲資料，2 KB LDROM 可做 ISP 韌體更新功能。NuMicro^®M0A23EC1AC 提供豐富的周邊，多達 4 組 32 位 Timer、6 通道 16 位 PWM、1 組 CAN 2.0B 控制器、2 組 LIN 功能、5 組 PDMA、2 組 UART 提供單線式傳輸功能、紅外線功能、RS485 功能、2 組 USCI 可以靈活設置為 UART、SPI 或 I²C。

M0A23EC1AC封裝尺寸為 TSSOP28 (4.4x9.7x1.0 mm)

應用領域

• 24 GHz 毫米波雷達
• 電池管理系統 (Battery Manage System, BMS)
• 汽車照明
• 車窗
• 電動座椅

關鍵特性

• 内核 (Core)
  • ARM^®Cortex^®-M0 最高運行頻率 48 MHz
  • 單周期 32-bit 硬體除法器
• 記憶體 (Memory)
  • 32 KB 快閃記憶體
  • 4 KB SRAM
  • 2 KB SRAM
  • 支持 ISP (在線系統更新) / ICP (在線電路更新) / IAP (在線應用程序更新)
• 直接記憶體存取 ( PDMA )
  • 支援最多 5 通道可直接存取記憶體與周邊間資料
• 循環冗餘校驗 (CRC)
  • 支援 CRC-CCITT, CRC-8, CRC-16 and CRC-32
• 時脈源 (Clock)
  • 內部 48 MHz RC 振盪器 (<± 2 % @ - 40 ℃ ~ 105°C, <± 3 % @- 40 ℃ ~ 125 °C)
  • 內部 38.4 kHz RC(<± 10 % @ - 40 ℃ ~105 ℃, < ± 15 % @ - 40 ℃ ~ 125 ℃)
  • 4 至 24 MHz 的晶體振盪器
  • 32.768 kHz 晶體振盪器
• 計時器/PWM
  • 4 組 32 位定時器
  • 6 通道 16 位 PWM 產生器
  • 1 組 24 位 SysTick 計時器
  • 看門狗定時器
  • 視窗看門狗計時器
• 類比
  • 支持 17 通道 12 位元 500 kSPS 採樣率類比轉數位轉換器 ( ADC )
  • 支持 2 組比較器
  • 支持 1 组 5 位数模转换器 ( DAC )
  • 內置溫度傳感器
• 通訊介面
  • 2 組帶有 IrDA、RS-485 和 LIN 並支持單線式傳輸的 UART 接口
  • 2 組 USCI 接口 (UART / SPI / I²C)
• CAN Bus
  • 1 組 CAN 2.0 A/B
• 提供最高 26 GPIO
• 操作特性
• 96 位元唯一識別碼 (UID)
  • 可當做安全密鑰
• 128 位元唯一客戶識別碼 (UCID)
• 封裝
  • TSSOP28

技術文件

• For more details and documents, please link to Nuvoton Official Website : GO
