M254KG6AE

M254KG6AE 是 32 位元低功耗微控制器產品內建 LCD 驅動，基於 M23 內核支援 Armv8-M 指令集架構，工作頻率為 48 MHz，內建 256KB Flash及 32 KB SRAM，運作在 1.75V 至 5.5V 寬工作電壓和 -40℃ 至 105℃ 的工業溫度範圍。

M254KG6AE 內建 8 x 44, 6 x 46, 4 x 48 COM/SEG 驅動控制器，具備電荷泵以及內部電阻分壓驅動 LCD 方式，電荷泵用以確保電池電壓降低的情況下 MCU 仍能使 LCD 對比度保持一致，並能支持 3V 至 5V 的 LCD 玻璃。

M254KG6AE 支援豐富的周邊介面，如計時器、看門狗計時器、8 路 PDMA、4 組 UART、2 組 I²C、2 組 SPI/I²S、2 組 USCI (通用序列介面) 與 12 路 16 位 PWM。整合高性能類比周邊電路，包含 16 通道 12 位元 730 kSPS 取樣速率 ADC、兩組 12 位元 DAC、兩組模擬比較器 (ACMP)、溫度檢測感測器來降低外部周邊元件的採用並縮小終端產品尺寸，並提供 LQFP128 (14 mm x 14 mm) 封裝。

應用領域

• 掌上型裝置
• 溫控器
• 智慧家電人機界面
• 工業自動化
• 溫濕度記錄儀

關鍵特性

• 操作特性
  • 工作電壓: 1.75V ~ 5.5V
  • 工作溫度: -40 ~ 105 ℃
  • EFT 4.4 KV
  • ESD HBM 7 KV
• 內核
  • Arm^®Cortex^®-M23 微控制器，Armv8-M 指令集架構，工作頻率 48 MHz
  • 32 位元硬體乘法器 / 除法器
• 記憶體
  • 256 KB Flash
  • 32 KB SRAM
  • 4 KB LDROM
  • 支持 ISP（在線系統更新）/ ICP（在線電路更新） / 支援 IAP（在線應用程序更新）
• 時鐘控制
  • 外部高速晶振 4 ~ 32 MHz 或外部時鐘訊號輸入
  • 外部低速晶振 32.768 kHz 或外部時鐘訊號輸入
  • 內部 48 MHz 高精度 RC 振盪器 (HIRC)，全溫度範圍 ±2.6% 誤差
  • 內部 4.032 MHz 高精度 RC 振盪器 (MIRC)
  • 內部 38.4 kHz 高精度 RC 振盪器 (LIRC)
• COM/SEG LCD 驅動
  • 4 COM x 48 SEG, 6 COM x 46 SEG, 8 COM x 44 SEG LCD 驅動
  • 支持內部 VLCD 可調電荷泵模式
  • 支持 3V 至 5.5V LCD 玻璃
  • 操作電壓提供 1/2, 1/3, 1/4 三種偏壓可選擇
  • 操作電壓提供 1/4, 1/6, 1/8 三種週期可選擇
• 電源管理
  • 內建上電復位、欠壓復位和低電壓復位
  • 內建 LDO
  • 支持 RTC 具備獨立 V BAT 引腳
• 低操作電流
  • 運行模式 110 μA/MHz
  • 掉電模式 3.8 μA (RTC 開啟, RAM 數據保持)
  • 掉電模式 2.2 μA (RTC 關閉, RAM 數據保持)
  • 深度掉電模式 1.6 μA (RTC 關閉, RAM 數據關閉)
• 計時器
  • 4 組 32 位元計時器
  • 1 組 24 位元 SysTick 計時器
  • 1 組獨立看門狗
  • 實時時鐘 (RTC)
  • 支持高達 12 通道脈寬調製器（PWM）輸出，高達 16 位解析度具備獨立 capture 輸入模式
  • 支援故障刹車與互補輸出模式
• 直接記憶體存取 ( PDMA )
  • 支援高達 8 通道直接記憶體存取 (PDMA)
  • 支援軟體觸發、SPI/I²S、UART、I²C、USCI、ADC 與計時器
• 類比
  • 支持最多 16 通道 12 位元 730 kSPS 採樣率類比轉數位轉換器 (ADC)
  • 支持 2 組 12 位元 DAC
  • 支持 2 組類比比較器
• 通訊介面
  • 支持 4 組 UART 介面
  • 支持 2 組 I²C 介面
  • 支持 2 組 SPI/ I²S 介面
  • 支持 2 組 USCI (可配置為 UART, SPI 或 I²C)
  • 支持 1 組智慧卡介面支援 ISO-7816-3
• 支持硬體 AES-128、196 位元硬體加密
• 96 位元唯一識別碼 ( UID )
• 128 位元唯一客戶識別碼 ( UCID )

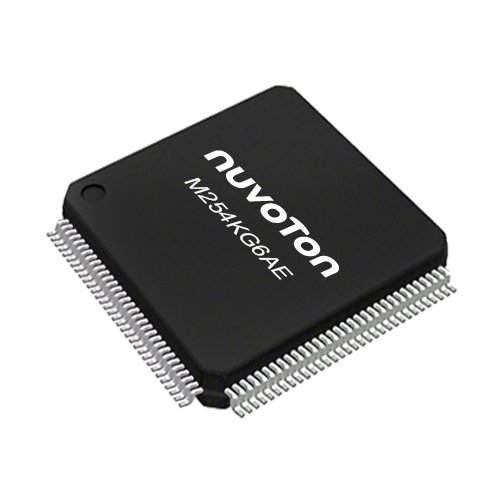

• 封裝
  • LQFP128 (14mm x 14mm)
