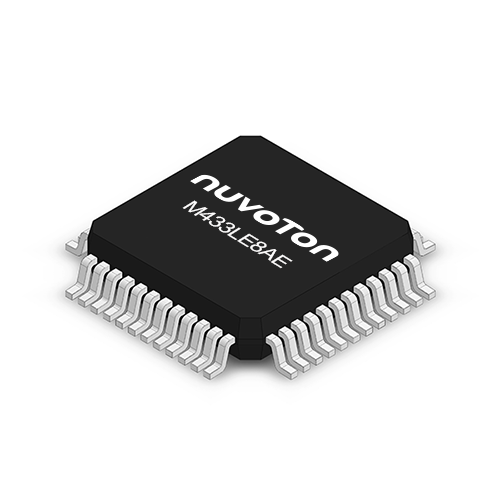

M433LE8AE

NuMicro^® M433LE8AE 是一款高性能、低功耗的微控制器，採用 Arm^® Cortex^®-M4F 核心，內建 DSP 指令集和浮點單元（FPU）。NuMicro^® M433LE8AE 的運行頻率可達 144 MHz，在深度省電模式下的功耗可低至 350 nA，為物聯網（IoT）、工業和消費類應用提供出色的能效。

NuMicro^® M433LE8AE 提供 1.8V 至 3.6V 的寬工作電壓，-40°C 至 105°C 的寬工作溫度。它提供高達 128 KB的 Flash 記憶體用於程式存儲，以及 64 KB 的 SRAM 用於運行時操作。為了降低內核用於 MCU 內部資料搬運的負擔，還提供了 1 組共 9 通道的 PDMA（peripheral direct memory access）。

M433LE8AE 支持豐富的周邊，包含 2 組 CAN、1 組 USB 全速 OTG、高達 18 通道的 16 位 PWM 輸出、4 組 UART、2 組 SPI、1 組 Quad-SPI、2組I²C、1 組 QEI、2 組 ECAP。

M433LE8AE 同時整合了許多類比元件，包含2組類比比較器、1組12位SAR ADC(高達16通道)。

關於開發工具支持，新唐提供了 NuMaker-M433SE 開發板，以及 Nu-Link debugger 工具。除此之外，還支持 Keil MDK, IAR EWARM, Eclippse IDE with GNU GCC 等常用開發環境。

NuMicro^® M433LE8AE 可支持各類應用市場需求，如：

應用領域

• 電競滑鼠、電競鍵盤
• CAN/ USB/ UART/ SPI 通訊介面轉換盒
• Local Dimming

關鍵特性

• 運作特性 (Operating Characteristics)
  • 工作電壓: 1.8V 至 3.6V
  • 工作溫度: -40°C 至 +105°C
• 內核 (Core)
  • ARM Cortex-M4F，工作頻率可達 144 MHz
  • DSP 指令集
  • 單精度浮點運算單元 (FPU)
  • 最高支持 8 區 MPU (Memory Protection Unit)
• 記憶體 (Memory)
  • 高達 128 KB Flash 記憶體
  • 4 KB LDROM (user-defined loader ROM)
  • 高達 64 KB SRAM，支援 hardware parity check 功能
• 直接記憶體存取 (PDMA)
  • 支持一組帶 9 通道 PDMA
  • 通道開啟方式: software trigger、UART、SPI、EPWM、TIMER、ADC、ACMP 和 I²C
• 時鐘控制 (Clocks)
  • 外部 4 至 24 MHz 高速晶振
  • 外部 32.768 kHz 低速晶振，支持實時時鐘 RTC (Real Time Clock)
  • 內部 48 MHz 高速振盪器
  • 內部 12 MHz 高速振盪器
  • 內部 10 kHz 低速晶振
  • 內部 PLL 可達 200 MHz
• 電源管理 (Power management)
  • 運行模式功耗: 132 μA/MHz (25°C/3.3V，周邊關閉)
  • 休眠 (NPD)模式功耗: 230 μA
  • 預備休眠 (SPD)模式功耗: 1.5 μA (無 RAM retention)
  • 深度休眠 (DPD)模式功耗: 350 nA
  • 休眠模式喚醒方式: RTC、WDT、I²C、Timer、UART、GPIO、EINT、ACMP、USB FS 和 BOD
• 計時器和脈波寬度調變 (Timer & PWM)
  • 4 組 32 位計時器
  • 高達 6 路增強型 PWM，帶有 6 個 16 位計時器
  • 高達 12 路基本型 PWM，帶有 2 個 16 位計時器
  • 1 個 24 位倒數 SysTick 計時器
  • 1 個看門狗計時器
  • 1 個視窗看門狗計時器
  • 1 組正交編碼器介面 (EQEI)
  • 1 組 24 位、3 通道輸入捕捉計數器單元 (ECAP)
• 類比周邊 (Analog Peripheral)
  • 支持 1 組高達 16 路之 12 位、5 Msps SAR ADC
  • 支持 2 組類比比較器
• 通訊介面 (Connectivity)
  • 4 組 UART 介面，帶 IrDA 功能 (UART0 和 UART1 支持 LIN 功能)
  • 2 組 I²C 介面，帶 SMBus/ PMBus 功能 (最高 3.4 Mbps)
  • 2 組 SPI/I²S 介面 (在 SPI Master 模式下可高達 72 MHz)
  • 1 組 Quad-SPI 介面 (在 Master 模式下可高達 72 MHz)
  • 2 組 CAN 2.0B 介面
• 進階通訊介面
  • USB 2.0 全速 OTG 內建 PHY
• 支持高達 41 根具中斷能力的 I/O 腳位
• IEC60730-1 Class B
  • 提供經認證的 IEC60730-1 Class B 軟體測試庫 STL(Software Test Library)
• 開發平台支援
  • 支持 Arm Keil RVMDK 及 IAR EWARM IDE 開發環境
  • 支持免費 Eclipse IDE 開發環境帶 GNU 編譯器
  • 線上電路更新 ICP (In Circuit Programmer)，透過 Nu-Link debugger 工具進行韌體更新
  • 線上系統更新 ISP (In System Programmer)，透過UART、SPI、I²C、RS-485 等周邊介面進行韌體更新
  • Pin Viewer 軟體工具提供即時的 I/O 引腳狀況
  • PinConfigure 軟體工具支持引腳分配，初始程式產生以及 OrCAD/Protel 元件產生
• 96 位唯一識別碼 (UID)
• 128 位唯一客戶識別碼 (UCID)
• Package
  • Pin Count: 48
  • Type: LQFP
  • I/O Pin: 41
  • Lead Pitch (mm): 0.5
  • Dimensions (mm): 7 x 7 x 1.4

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
• M433LE8AE : https://direct.nuvoton.com/tw/m433le8ae?search_query=M433LE8AE&results=1
• Watch More Related Videos : NuMicro M433 – Highly versatile entry-level and general purpose microcontroller
