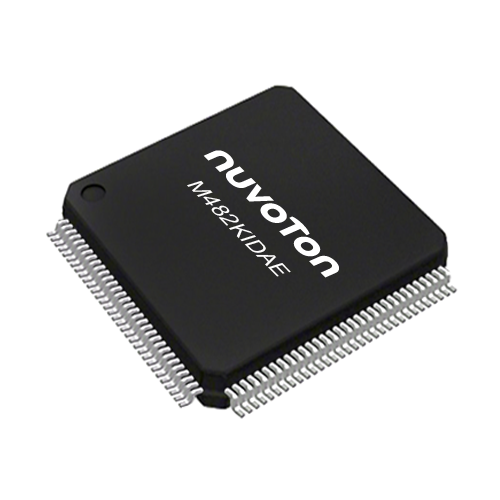

M482KIDAE

M482KIDAE以Arm^®Cortex^®-M4F為核心，是帶有DSP指令集的高效能低功耗微控制器。其系統最高可運行至192 MHz，動態運作下的功耗僅175 µA/MHz。 內建512 KB雙區塊 (Dual Bank) 架構快閃記憶體 (Flash)，可支援OTA (Over-The-Air) 韌體升級，並內建160 KB SRAM，包含32 KB快取 (Cache) 用於加速外部SPI Flash就地執行 (eXecute-In-Place)。出廠前預先燒錄bootloader，提供安全啟動 (Secure Boot) 功能，可對存放於內建快閃記憶體內的程式碼進行完整性檢查，並整合安全保護區塊 (Secure Protection ROM)，提供一個用於保存機密程序或資料的安全空間。內建一次性可燒錄 (One-Time Programmable ROM) 區塊，可用於產品生命週期的管理。

M482KIDAE支援1.8V到3.6V操作電壓，以及-40°C到105°C的工業級工作溫度。本系列提供1組USB 2.0全速介面及內建全速OTG PHY。封裝型式為LQFP128。

應用領域

• 電玩周邊、個人電腦周邊…等。

關鍵特性

• 核心
  • 高達192 MHz Arm^®Cortex^®-M4F核心
  • DSP指令集
  • 記憶體保護單元
• 記憶體
  • 512 KB 快閃記憶體
  • 160 KB RAM，包含32 KB外部SPI Flash快取
  • 4 KB 安全保護區塊 (SPROM)
  • 2 KB 一次性燒錄區塊 (OTP)
• 循環冗餘校驗 (CRC) 單元
• 16通道周邊DMA控制器
• 外部匯流排介面
  • LCD 平行介面，i80模式
• 時脈源 (Clocks)
  • 4到24 MHz晶振
  • RTC用32 kHz振盪器
  • 內部12 MHz RC振盪器
  • 內部10 kHz RC振盪器
  • 內部PLL可達480 MHz
• RTC
  • 80位元組備份暫存器
• 計時器和PWM
  • 4個32位元計時器
  • 12個增強型PWM帶有12個16位元計時器
  • 12個基本型PWM帶有2個16位元計時器
  • 1個24位元倒數SysTick計時器
  • 1個看門狗計時器
  • 1個視窗看門狗計時器
• 類比周邊
  • 1個12位元，多達16通道5 MSPS SAR ADC
  • 2個12位元1 MSPS DAC
  • 2個滿擺幅 (Rail-to-rail) 比較器
  • 3個運算放大器
• 通訊介面
  • 多達6個低功耗UART介面 (17 Mbps)，包含2個LIN介面
  • 多達3個ISO-7816介面 (3.4 MHz)，支援全雙工UART模式
  • 3個I²C介面 (可達3.4 Mbps)
  • 1個SPI Flash介面 (可達96 MHz) 支援四線模式
  • 1個四線SPI介面 (可達96 MHz)
  • 多達4個SPI/I²S介面 (SPI可達96 MHz、I²S可達192 kHz/16-bit)
  • 1個I²S介面 (192 kHz/ 32-bit)
  • 2個USCI介面，支援可程設UART/ SPI/ I²C
  • 2個SD卡控制器 (50 MHz)
• 控制介面
  • 2個正交編解碼介面
  • 2個24位元3通道輸入捕捉計數器單元
• 進階連結
  • USB 2.0全速裝置/ 主機/ OTG控制器及內置PHY
• 操作特性
  • 電壓範圍：1.8V至3.6V
  • 溫度範圍：-40°C至+105°C
