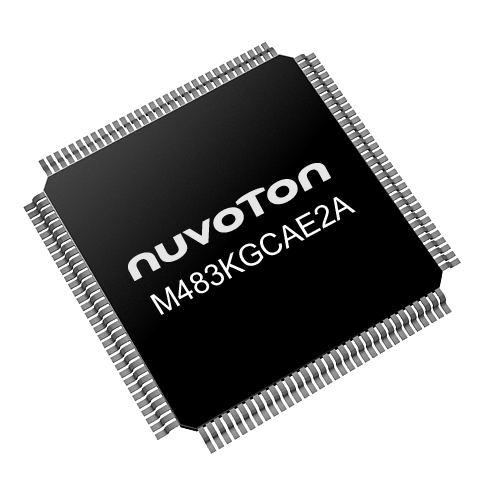

M483KGCAE2A

DATADSHEET

NuMicro^®M483 CAN 系列是一款高性能、低功耗微控制器，由帶有 DSP 擴展的 Arm^®Cortex^®-M4F 為核心。運行速度高達 192 MHz 且動態功耗為 130μA/MHz 提供出色的能效。 256 KB 快閃記憶體支持多達 4 個可配置的 eXecute-Only-Memory 區域，128 KB RAM 在待機模式下提供多種保留模式。出廠前預先燒錄的引導加載程序提供安全啟動 (Secure Boot) 功能，用以檢查快閃記憶體的代碼完整性。內建一次性可燒錄 (One-Time Programmable ROM) 區塊，可用於產品生命週期的管理。

NuMicro^®M483 CAN 系列支持 1.8V 至 3.6V 的工作電壓，工作溫度範圍為 -40°C 至 105°C。集成了兩組或三組 CAN 2.0B 介面、雙 12 位 5 MSPS ADC、影像輸入介面、USB 全速 OTG (在裝置模式下無須外部晶振)，以及多達 8 組高速 UART 介面。 封裝類型包括 LQFP64 和 LQFP128。

應用領域

• 馬達控制, 工業控制, 電池管理系統, 充電樁…等。

關鍵特性

• 核心
  • 高達 192 MHz Arm^®Cortex^®-M4F 核心
  • DSP 指令集
  • 記憶體保護單元
• 記憶體
  • 256 KB 快閃記憶體，支援 eXecute-Only-Memory (XOM)
  • 128 KB RAM，包含 32 KB 硬體奇偶校驗
  • 2 KB 一次性燒錄區塊 (OTP)
• 循環冗餘校驗 (CRC) 單元
• 16 通道周邊 DMA 控制器
• 外部匯流排介面
  • LCD 平行介面，i80 模式
• 時脈源 (Clocks)
  • 4 到 24 MHz 晶振
  • RTC 用 32 kHz 振盪器
  • 內部 48 MHz RC 振盪器 (X-less)
  • 內部 12 MHz RC 振盪器
  • 內部 10 kHz RC 振盪器
• RTC
  • 獨立 V BAT 電源輸入
  • 80 位元組備份暫存器
• 計時器和 PWM
  • 4 個 32 位元計時器
  • 12 路增強型 PWM (12 個 16 位元計時器)
  • 12 路基本型 PWM (2 個 16 位元計時器)
  • 1 個 24 位元倒數 SysTick 計時器
  • 1 個看門狗計時器
  • 1 個視窗看門狗計時器
• 類比周邊
  • 2 個 12 位元，多達 24 通道5 MSPS SAR ADC
  • 1 個 12 位元 1 MSPS DAC
  • 2 個滿擺幅 (Rail-to-rail) 比較器
• 通訊介面
  • 多達 8 個低功耗 UART 介面 (17 Mbps)，包含 2 個 LIN 介面
  • 1 個 ISO-7816 介面 (3.4 MHz)，支援全雙工 UART 模式
  • 3 個 I²C 介面 (可達 3.4 Mbps)
  • 2 個四線 SPI 介面 (可達 96 MHz)
  • 多達 3 個 SPI/I²S 介面 (SPI 可達 96 MHz、I²S 可達 192 kHz/16-bit)
  • 1 個 I²S 介面 (192 kHz/32-bit)
  • 多達 3 個 CAN 2.0B 介面
  • 1 個 SD 卡控制器 (50 MHz)
• 控制介面
  • 2 個正交編解碼介面 (QEI)
  • 2 個 24 位元 3 通道輸入捕捉計數器單元
• 影像輸入介面
  • CMOS 感測器介面帶有硬體 1 位元亮度輸出
• 進階連結
  • USB 2.0 全速裝置 / 主機 /OTG 控制器及內置 PHY
• 操作特性
  • 電壓範圍：1.8V to 3.6V
  • 溫度範圍：-40°C to 105°C
• 符合 IEC-60730 Class B
• 加解密引擎
  • AES-256
  • 真亂數產生器
