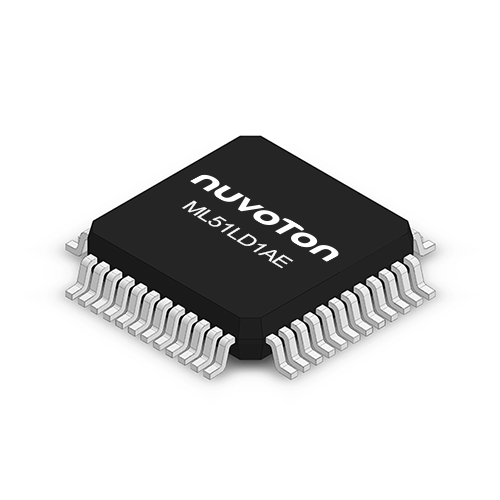

ML51LD1AE

ML51LD1AE 為內建 flash 的增強型 1T 8051 內核微控制器，正常運行模式典型功耗可達 80 μA/MHz 以及休眠模式下功耗可低於 1 μA。此系列最高速可達 24 MHz，並內建 38.4 kHz 低速內部振盪器，支援寬電壓工作範圍 1.8V 至 3.6V，工作溫度： - 40 ℃ 至 105 ℃。

ML51LD1AE 包含 64 K 位元組的 Flash 以及一個額外 4 K 位元組片上輔助 RAM(XRAM), 備有豐富的外設，如 43 個通用 I/O、2 組串口、2 組 ISO-7816 介面、2 組 I²C 與 2 組 SPI，並提供 LQFP48 封裝。

應用領域

• 穿戴式裝置、互聯網端點設備、智慧家居、手持電池裝置等。

關鍵特性

• CPU
  • 全靜態 8 位元 1T 8051 內核 CMOS 微控制器
  • 指令集全相容 MCS-51
  • 4 級優先順序中斷配置
  • 雙數據指針 ( DPTRs )
• 工作條件
  • 寬電壓工作範圍 1.8V 至 3.6V
  • 寬工作頻率最高至 24 MHz
  • 工業級工作溫度 - 40 ℃ 至 105 ℃
• 低功耗特性
  • 正常運行模式典型功耗 80 μA/ MHz
  • 低功耗運行模式典型功耗 15 μA
  • 低功耗空閒模式功耗不超過 13 μA
  • 掉電模式典型功耗小於 1 μA
  • 掉電模式下喚醒時間為 10 us ( HIRC 運行 )
• 記憶體
  • 64 K 位元組 APROM，用於使用者代碼
  • 可配置 4 K / 3 K / 2 K / 1 K 位元組 LDROM， 用於啟動系統程式設計 ( ISP ) 代码
  • APROM 中應用程式設計 ( IAP ) 記憶體 128 位元組每頁累加
  • Flash 記憶體 100,000 次擦寫壽命
  • 代碼安全加密
  • 256 位元組片上 RAM
  • 額外 1 K 位元組片上輔助 RAM ( XRAM )，通過 MOVX 指令訪問
• PDMA
  • 三種模式外部設備到記憶體、記憶體到外部設備和記憶體到記憶體傳輸
  • 所有模式下源位址和目標位址必須字對齊
  • 記憶體到記憶體模式：傳輸長度必須字對齊
  • 外部設備到記憶體和記憶體到外部設備模式：傳輸資料長度可以位元組對齊
  • 外部設備到記憶體和記憶體到外部設備模式：傳輸資料寬度位元組對齊
• 時鐘源
  • 24 MHz 高速內部振盪器 ( HIRC ) ± 1 % 精度等級 ( 25 ℃, 3.3V ) 全工作條件範圍下精度 ± 4 % 精度等級
  • 38.4 kHz 低速內部振盪器 ( LIRC ) ± 1 % 精度等級 ( 25 ℃, 3.3V ) 全工作條件範圍下精度 ± 10 % 精度等級
  • 外置 4 ~ 24 MHz ( HXT ) 晶振輸入為精密定時操作
  • 外置 32.768 kHz ( LXT ) 晶振輸入
  • 運行中可通過軟體對時鐘源切
  • 可程式設計系統時鐘分頻器從1/2, 1/4, 1/6, 1/8…, 最高到 1/512
• 外設
  • 43 個通用輸入輸出引腳。所有輸出引腳具有獨立的 2 級電平轉換速率控制
  • 8 通道GPIO中斷，具備邊緣/電平檢測，全部 43 個 GPIO 均可配置為輸入源之一
  • 標準中斷引腳 INT0 和 INT1 相容標準 8051
  • 兩組 16 位定時/計數器 0 和 1 相容標準 8051
  • 一組 16 位計時器 2 帶 3 通道輸入捕獲模組
  • 一組 16 位自動重載計時器 3
  • 一組可程式設計看門狗計時器 ( WDT )
  • 一組專用的自喚醒計時器 ( WKT )
  • 一組專用的RTC可實現日曆和鬧鐘
  • 兩組全雙工串口
  • 兩組智慧卡介面支援 ISO7816-3
  • 兩組 SPI 埠支援主機和從機模式，當系統時鐘為 24 MHz 時傳輸速率高達 6 Mbps
  • 兩組 I²C 匯流排支援主機和從機模式，資料傳輸率高達 400 kpbs
  • 12 通道脈寬調製器（PWM）輸出，高達 16 位解析度
  • 2 組比較器
  • 一組 12 位 14 路 ADC，當V DD 大於 2.5V 轉換速率高達 500 Ksps
• 電源監視器:
  • 欠壓檢測 ( BOD ) 可用於低功耗模式，7 個級別可選，可配置中斷或重定
  • 上電復位 ( POR )
  • 低電復位 ( LVR )
• 強效抗ESD和EFT能力
  • ESD HBM 通過 8 kV
  • EFT > ± 4.4 kV
  • 閂鎖測試通過 150 mA
• 開發工具
  • Nuvoton Nu-Link 基於 KEIL TM 和 IAR 開發環境
  • Nuvoton 電路程式設計 ( Nu-Link )
  • Nuvoton 在系統程式設計 ( ISP ) 通過 UART
