MS51PC0AE

MS51PC0AE 帶有 flash 的增強型 8 位 8051 內核微控制器（1 T 工作模式），工作頻率最高至 24 MHz，支援電壓工作範圍 2.4 V 至 5.5 V，工業級工作溫度 : - 40 ℃ 至 105 ℃，並且包含 32 K 位元組的 Flash 以及一個額外 2 K 位元組片上輔助 RAM ( XRAM )，備有豐富的外設，如 30 個通用 I / O、計時器、看門狗計時器、2 組 UART、1 組 SPI、1 組 I²C、12*16-bit 路 PWM、15 路 12 位 ADC 及 3 組 ISO-7816 等。提供 LQFP32 封裝。

應用領域

• 家庭自動化、工業控制、物聯網裝置、電池管理、無線充電等。

關鍵特性

• 內核 ( Core )
  • 1T 8051 微處理器
  • 工作頻率可達 24 MHz
• 工作條件
  • 寬電壓工作範圍 2.4V 至 5.5V
  • 寬工作頻率最高至 24 MHz
  • 工業級工作溫度 - 40 ℃ 至 + 105 ℃
• 記憶體 ( Memory )
  • 32 KB 應用程式
  • 內嵌 2 KB SRAM
  • 支援線上電路更新 ICP ( In-Circuit Programming )
  • 支援線上系統更新 ISP ( In-System Programming )
• 模數轉換器 ( ADC )
  • 提供 15 通道
  • 12 位解析度
  • 可達 500 KSPS ( 每秒取樣速率 )
• 脈寬調製器 ( PWM )
  • 內建 1 個 16 位 PWM 產生器，可輸出 12*16-bit 路 PWM
  • 捕捉 ADC 功能
  • 可配置的死區時間
• 電源監控
  • 欠壓檢測 ( BOD ) 用於偵測系統供電低電壓，7 級電壓選擇，可配置中斷或重定回應
  • 上電復位 ( POR )
  • 低電壓重定 ( LVR )
• 通訊介面 ( Connectivity )
  • 1 組 SPI
  • 1 組 I²C ( 可達 400 kbps )
  • 2 組 UART
  • 3 組 ISO-7816-3 介面
• 時鐘控制 ( Clock control )
  • 24 MHz 高速內部振盪器，電源 5.0 V 條件下 ± 1 % 精度等級，全工作條件範圍 ± 2 % 精度等級
  • 16 MHz 高速內部振盪器，電源 5.0 V 條件下 ± 1 % 精度等級，全工作條件範圍 ± 2 % 精度等級
  • 10 kHz 低速內部振盪器，出廠精度 ± 2 % 等級
  • 支援外部時鐘輸入
• 封裝

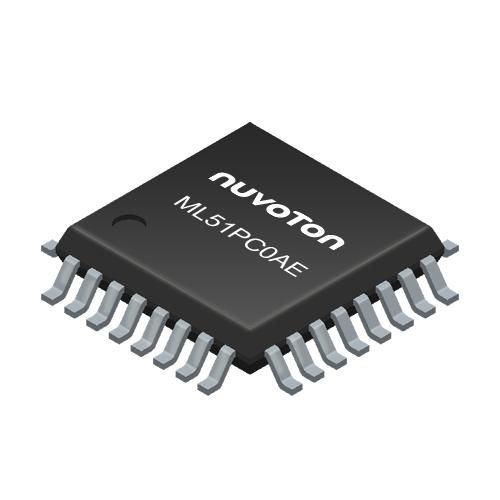

  • LQFP32
