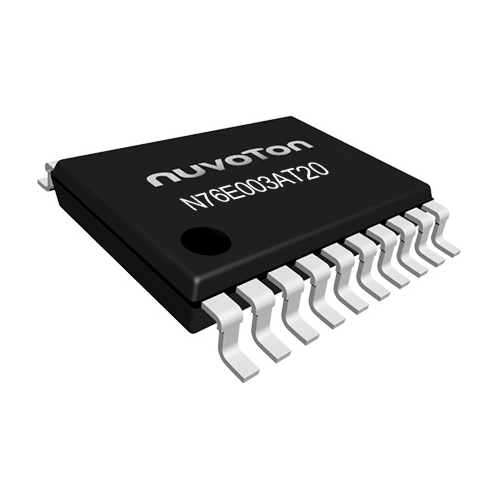

N76E003AT20

N76E003 在20 pin封裝下提供高達18根I/O腳位；周邊包含雙串口、SPI、I²C、6通道PWM輸出；內建優於同類產品之 < 2% 誤差之高精確度16 MHz RC晶振與高解析度8通道12位元ADC；並具備自我喚醒、欠壓檢測等功能；提供TSSOP20 (4mm*6.5mm) 與QFN20 (3mm*3mm) 小封裝，兼具高性能與設計彈性。

應用領域

• 門禁系統/警報器、溫度傳感設備、藍牙音箱、電動車電壓表、數字電壓表頭、氣體檢測器、采集器、充電器、美容儀器、小家電等。

關鍵特性

• 內核(core)
  • 1T 8051微處理器
  • 工作頻率可達 16 MHz
  • 工作電壓: 2.4V 至 5.5V
  • 工作溫度: -40℃ 至 105℃
• 記憶體(memory)
  • 18 KB應用程式 Flash
  • 內嵌1 KB SRAM
  • 可配置的 Data Flash
  • 支援線上系統更新：
  • ISP(In-System Programming)
  • ICP(In-Circuit Programming)
  • IAP(In-Application Programming)
• 脈波寬度調變(PWM)
  • 6通道PWM輸出
  • 帶死區產生器
• 脈波寬度調變(ADC)
  • 12位元8通道ADC
  • 每秒轉換速率可達500 kSPS
• 通訊介面(connectivity)
  • 二組UART，可達 115200 bps
  • 一組SPI，可達8 MHz
  • 一組 I²C，可達 400 kHz
• 時鐘控制(clock control)
  • 內置< 2% 誤差16 MHz 高精度RC晶振
  • 內置低速省電10 kHz RC晶振

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
• DATASHEET
