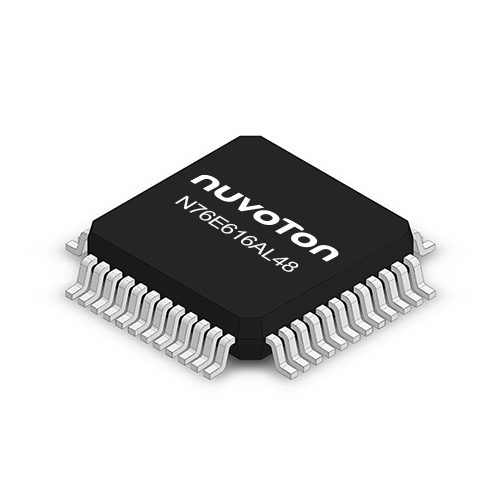

N76E616AL48

新唐N76E616高速1T 8051微控制器系列，自帶LCD驅動電路，提供高達 -40~105℃ 的工作溫度範圍，以滿足嚴苛的工業電子應用環境。寬電壓工作範圍 2.4V 至 5.5V、11.059 MHz內建RC晶振、並內建Data Flash、欠壓檢測、高抗干擾能力(ESD HBM 8KV, MM 400V/EFT 4KV)、支援線上系統更新(ISP) 、線上應用程式更新(IＡP)和線上電路更新(ICP)，提供LQFP48封裝。

應用領域

• 工業控制、家電、儀器儀表、溫度控制、電源管理等領域。

關鍵特性

• 內核(core)
  • 1T 8051 微 處理器
  • 工作頻率可達 16 MHz
  • 工作電壓 : 2.4V to 5.5V
  • 工作溫度 : -40 ℃ ~105 ℃
• 記憶體(memory)
  • 1 8 KB 應用 程式
  • 內 嵌 512B SRAM
  • 可配置 的 Data Flash
  • 支援 線上系統更新 ISP(In-System Programming)
  • 支援 線上電路更新 ICP(In- Circuit Programming)
  • 支援 線上應用程式更新 IAP(In-Application Programming)
• 類比轉數位轉換器(ADC)
  • 提供 8 通道
  • 10 位解析度
  • 可達 150 k SPS ( 每秒取樣速率 )
• LCD驅動能力
  • 3x32, 4x32和6x30 COM/SEG LCD
• 通訊介面(connectivity)
  • 一 組 I²C ( 可達 400 kHz)
  • 二 組通道 UART
• 時鐘控制(clock control)
  • 外部 晶振 2 to 16 MHz
  • 全溫全壓± 5% 11.059 MHz 內 RC 晶振
  • 支援 32.768 kHz 外部晶振

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
