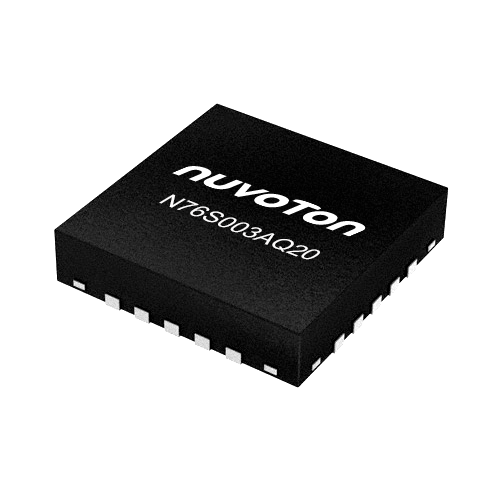

N76S003AQ20

N76S003AQ20 為新唐高速 1T 8051 微控制器系列產品，提供 18 KB Flash ROM、可配置 Data Flash 與高容量 1 KB SRAM ，支援 2.4V 至 5.5V 寬工作電壓與 - 40 ℃ 至105 ℃ 工作溫度，並具備 7 kV ESD/ 4 kV EFT 的高抗干擾能力。

N76S003AQ20 在 20 pin 封裝下提供高達 18 根 I/O 腳位；周邊包含雙串口、 SPI 、 I²C 、6 通道 PWM 輸出；內建優於同類產品之 < 2 % 誤差之高精確度 16 MHz RC 晶振與高解析度 8 通道 12 位元 ADC ；並具備自我喚醒、欠壓檢測等功能；提供 QFN20 (3 mm * 3 mm) 小封裝，兼具高性能與設計彈性。

應用領域

• 門禁系統/警報器、溫度傳感設備、藍牙音箱、電動車電壓表、數字電壓表頭、氣體檢測器、采集器、充電器、美容儀器、小家電等。

關鍵特性

• 內核 ( core )
  • 1T 8051 微處理器
  • 工作頻率可達 16 MHz
  • 工作電壓: 2.4V 至 5.5V
  • 工作溫度: - 40 ℃ 至 105 ℃
• 記憶體 ( memory )
  • 18 KB 應用程式 Flash
  • 內嵌 1 KB SRAM
  • 可配置的 Data Flash
  • 支援線上系統更新：ISP ( In-System Programming )ICP ( In-Circuit Programming )IAP ( In-Application Programming )
• 脈波寬度調變 ( PWM )
  • 6 通道 PWM 輸出
  • 帶死區產生器
• 脈波寬度調變 ( ADC )
  • 12 位元 8 通道 ADC
  • 每秒轉換速率可達 500 kSPS
• 通訊介面 ( connectivity )
  • 二組 UART ，可達 115200 bps
  • 一組 SPI ，可達 8 MHz
  • 一組 I²C ，可達 400 kHz
• 時鐘控制 ( clock control )
  • 內置< 2 % 誤差 16 MHz 高精度 RC 晶振
  • 內置低速省電 10 kHz RC 晶振
• 封裝
  • QFN20
