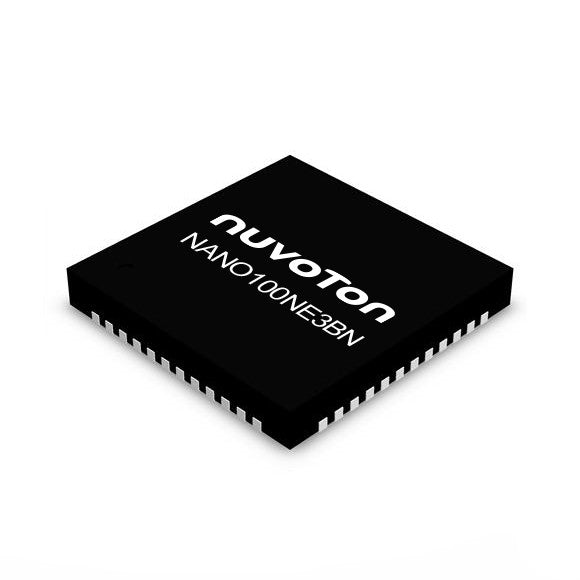

NANO100NE3BN

NuMicro™ Nano100系列特色為超低功耗，低電壓工作範圍1.8V至3.6V，工作溫度:-40℃至85℃，內建12MHz高精度晶振(1%準確度)。備有豐富的外設，如定時器、看門狗定時器、RTC、PDMA、UART、SPI、I²C、I²S、PWM、12位ADC、12位DAC、ISO-7816等。提供多種包裝QFN48、LQFP48、LQFP64、LQFP128。

應用領域

• 穿戴式裝置、可攜式醫療測量裝置、手機金融刷卡器、智能體感搖控器、智能家居、智能卡讀卡器、無線智能抄表、GPS數據記錄器、煙感偵測裝置、智能三表(水表、燃氣表、熱表)等

關鍵特性

• 内 核(Core)
  • ARM^®Cortex™-M0
  • 最高運行頻率可達 42 MHz
  • 工作電壓:1.8V to 3.6V
  • 工作溫度:-40℃ ~ 85℃
• 超低功耗( U ltra-Low power consumption)
  • 200 uA/MHz(Normal)
  • 75 uA/MHz(Idle)
  • 2.5 uA(Power down, RTC on, RAM retention)
  • 1 uA(Power down, RAM retention)
  • Fast wake-up:less than 7 us
• 記憶體(Memory)
  • 64 KB 應用程式 Flash
  • 內嵌16 KB SRAM
  • 可編程 Data Flash
  • 支援線上系統更新ISP(In-System Programming)
  • 支援線上電路更新ICP(In-Circuit Programming)
• 類比數位轉換器(ADC)
  • 提供12通道
  • 12位解析度
  • 可達2 MSPS(每秒取樣速率)
  • ±1℃ 準確度溫感計
• 數位類比轉換器(DAC)
  • Two DACs
  • 12-bit resolution
  • Up to 400 KSPS conversion rate
• 脈寬調變(PWM)
  • 內建4個16位PWM產生器，可輸出8路PWM或
  • 4組互補配對PWM
  • 捕捉ADC功能
• 通訊介面(Connectivity)
  • 3組SPI(可達 32 MHz)
  • 2組I²C(可達 1 MHz)
  • 5組UART(二組可達 1 Mbps)
  • 3組ISO-7816-3介面
  • 16/8位EBI介面
• 時鐘控制(Clock Controler)
  • 外部4 to 24 MHz高速晶振
  • 內部12 MHz振盪器(1% 精準度)
  • 內部10 kHz振盪器用於低功耗操作

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
