NANO103LD3AE

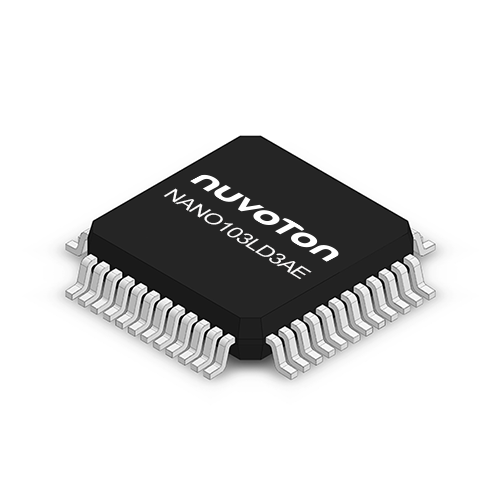

NANO103LD3AE系列超低功耗微控制器以Arm^®Cortex^®-M0 為內核，運行速度高達36 MHz，提供RTC獨立供電管腳且待機功耗小於1uA。NANO103LD3AE支援64 KB Flash記憶體、內建16 KB SRAM、4 KB獨立Flash作為線上系統更新ISP (In-System Programming)使用，提供LQFP48封裝。優異的低功耗表現使得NANO103LD3AE可被廣泛應用在電池供電裝置，如電子鎖、醫療儀器以及測試儀器等。為了提高程式與資料的安全性，NANO103LD3AE另提供一個安全的KPROM保護區塊，以防止程式與資料被惡意清除與修改。NANO103LD3AE支援1.8V至3.6V寬電壓範圍與-40℃至105℃工作溫度。豐富外設包含：內建誤差< 1%的4/12/36 MHz高精度振盪器、定時器、看門狗定時器 (WDT/WWDT)、RTC、PDMA、UART、SPI、I²C、PWM、ISO-7816、1.8 MSPS 12位 SAR ADC、溫度檢測、低電壓重設和欠壓檢測、96位元晶片唯一序號 （Unique Identification, UID）及128位元唯一客戶序號（Unique Customer Identification, UCID），為開發程式提供多重保護。

應用領域

• 智慧門鎖、穿戴式裝置、可攜式醫療測量裝置、長距離低功耗無線通訊模組、智慧體感遙控器、智慧家庭、智慧讀卡機、GPS數據記錄器、手機刷卡器等。

關鍵特性

• 內核 (Core)
  • ARM^®Cortex^®-M0核心
  • 最高運行頻率可達 36 MHz
  • 工作電壓：1.8V 至 3.6V
  • 工作溫度：-40℃至 105℃
• 超低功耗(Ultra-Low Power Consumption)
  • 180 uA/MHz (運行模式)
  • 75 uA/MHz (閒置模式)
  • 2 uA (掉電模式，RTC 開啟，RAM資料保存)
  • 1 uA (主要電源關閉，RTC單獨供電下)
  • <7 us 快速喚醒 CPU 功能
• 內存(Memory)
  • 64 KB 應用程式 Flash
  • 內嵌16 KB SRAM
  • 可編程 Data Flash
  • 支援程序更新方式：
  • 在線系統更新ISP (In-System Programming)
  • 在線電路更新ICP (In-Circuit Programming)
  • 在線應用程序更新IAP (In-Application Programming)
• 類比數位轉換器 (ADC)
  • 提供12位解析度
  • 提供8個類比輸入通道
  • 每秒取樣速率可達1.8 MSPS
• 脈寬調變 (PWM)
  • 高達6個PWM通道/3組互補式PWM輸出
  • 提供剎車保護
  • 支援觸發ADC 轉換功能
• 通訊介面 (Connectivity)
  • 2 組 SPI (可達 32 MHz)
  • 2 組 I²C (可達1 MHz)
  • 4 組 UART(二組可達 5 Mbps)
  • 2 組 ISO-7816-3介面
• 時鐘控制 (Clock Control)
  • 內部 4/12/16/36 MHz 振盪器 (1%精準度)
  • 內部10 KHz 低速晶振
  • 外部4 至24 MHz 高速晶振
  • 外部32 kHz 低速晶振

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
