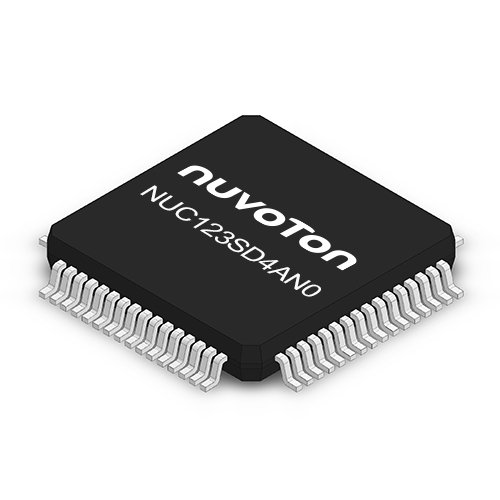

NUC123SD4AN0

NuMicro™ NUC120系列特色為寬電壓工作範圍2.5V至5.5V，工作溫度：-40℃至85℃, 內建22.1184MHz高精度晶振(1%準確度)。備有豐富的外設，如USB2.0 FS、定時器、看門狗定時器、RTC、PDMA、UART、SPI、I²C、I²S、PWM、12位ADC、模擬比較器等。提供多種包裝 LQFP48、LQFP64、 LQFP100。

應用領域

• 消費性電子、加密應用、溫度感測計、通訊系統等

關鍵特性

• 内 核(Core)
  • ARM Cortex™-M0
  • 最高運行頻率可達 50 MHz
  • 工作電壓:2.5V to 5.5V
  • 工作溫度:-40℃ ~ 85℃
• 記憶體(Memory)
  • 64 KB 應用程式 Flash
  • 內嵌8 KB SRAM
  • 4 KB Data Flash
  • 支援線上系統更新ISP(In-System Programming)
  • 支援線上電路更新ICP(In-Circuit Programming)
  • 支援線上應用更新IAP(In-Application Programming)
• 類比轉數位轉換器(ADC)
  • 提供8 通道
  • 12 位解析度
  • 可達800 kSPS(每秒取樣速率)
  • ±1℃ 準確度溫感計
• 脈寬調變(PWM)
  • 內建 6 個 16 位 PWM 產生器，可輸出6路
  • PWM或3組互補配對PWM
  • 捕捉ADC功能
• 通訊介面(Connectivity)
  • USB 2.0 全速裝置
  • 2組SPI(可達 36 MHz)
  • 2組I²C(可達 400 kHz)
  • 2組UART(可達 1 Mbps)
  • 三組ISO-7816-3 介面
  • 16/8 位EBI介面
• 時鐘控制 (Clock control)
  • 外部 4 to 24 MHz高速晶振
  • 內部 22.1184 MHz振盪器(1% 精準度)

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
