NUC1262LE4AE

NUC1262LE4AE 為 32 位元微控制器，內建 LED 燈條控制介面 (LED Light Strip Interface, LLSI) 以及 USB2.0 全速裝置，使用內置 48 MHz 高精度高速 RC 振盪器，支持 USB 傳輸，無須外掛晶體 (Crystal-less)。此系列基於 Arm Cortex-M23 內核，支援 Armv8-M 指令集架構並自帶除法器，工作頻率高達 72 MHz，內建高達 128 KB Flash 及高達 20 KB SRAM，運作在 2.5V 至 5.5V 寬工作電壓和 -40℃ 至 105℃ 的工業溫度範圍。

NUC1262LE4AE 內建高達 10 路 LED 燈條控制介面 (LED Light Strip Interface, LLSI)；提供高達 24 路 PWM，運行速度最高達72 MHz，可提供高精準度控制；內建多達 9 路 50 mA sink current，可驅動高亮度 LED。

NUC1262LE4AE 支援無須外掛晶振的 USB 2.0 全速裝置接口，可以 USB 指令進行燈光控制。此外，NUC1262 系列內建 2 KB SPROM (Security Protection ROM)，提供一個獨立的安全加密區域，以保護開發者的智慧財產權。NUC1262 系列可廣泛應用於工業控制、燈光控制、電競鍵盤/滑鼠、家電相關應用。

NUC1262LE4AE 支持豐富的周邊介面，除了高達 10 路 LED 燈條控制介面 (LLSI) 與 24 路 16 位 PWM、支援高達 9 路 50 mA high sink current 腳位，與支持無需外掛晶振設計之 USB 2.0 全速裝置外，另有定時器、看門狗定時器、高達十組的 PDMA、兩組 UART、兩組 I²C、兩組 SPI/I²S。並包含 8 通道 12 位 800 kSPS 採樣率 ADC。且具備高抗干擾能力 7 kV ESD (HBM)/ 4.4 kV EFT。

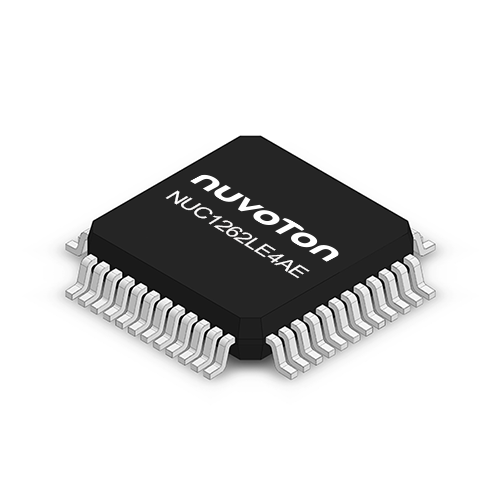

封裝型式為 LQFP48(7 mm x 7 mm)，同封裝型式的腳位相容讓使用者能夠彈性地最佳化產品規格與效能。

新唐 NuMaker-NUC1262SE 評估板和 Nu-Link 除錯器為產品評估與開發的利器。並且支持第三方提供的 IDE，如 Keil MDK、IAR EWARM和帶 GNU GCC 編譯器的 NuEclipse IDE。

應用領域

• 工業控制、燈光控制、鍵盤/滑鼠、家電相關應用等。

關鍵特性

• 內核 ( core )
  • Arm Cortex^®-M23
  • 工作頻率可達 72 MHz
  • 工作電壓: 2.5V 至 5.5V
  • 工作溫度: - 40 ℃ 至 105 ℃
• 記憶體 ( memory )
  • 128 KB Flash
  • 內嵌 20 KB SRAM
  • 獨立 4 KB ISP ROM
  • 2 KB SPROM ( Security Protection ROM )
  • 支持程序更新方式:
    • 線上系統更新 ISP ( In-System Programming )
    • 線上電路更新 ICP ( In-Circuit Programming )
    • 線上應用程序更新 IAP ( In-Application Programming )
• 類比數位轉換器 ( ADC )
  • 12 位 8 通道 ADC
  • 每秒轉換速率可達 800 kSPS
• 脈波寬度調變 ( PWM )
  • 最高運行速度可達 72 MHz
  • 內建 16 位 PWM 產生器，可輸出 24 路 PWM
  • PWM 輸出可以觸發 A/D 轉換
• 通訊介面 ( connectivity )
  • 支持 USB 2.0 全速裝置 (無需外掛晶振設計)
  • 兩組 UART
  • 兩組 SPI [I²S]，擇一設置
  • 兩組 I²C
• 時鐘控制 ( clock control )
  • 內部 48 MHz 高速震盪器 ( HIRC48 )
  • 內部 10 KHz 低速晶振
  • 外部 4 to 24 MHz 高速晶振
  • 外部 32.768 KHz 低速晶振
