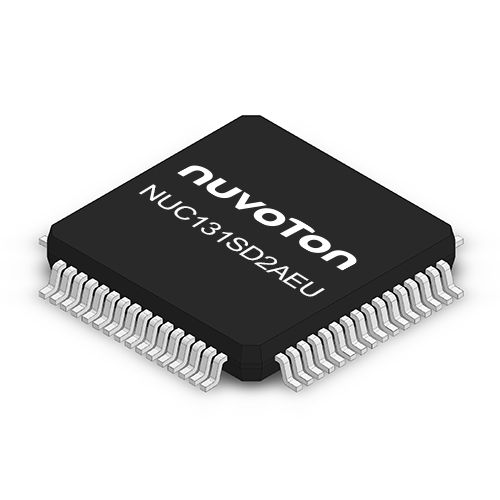

NUC131SD2AEU

NuMicro^®NUC131SD2AEU 微控制器是基於 32 位元 Cortex^®-M0 產品，工作頻率最高可達 50 MHz。內建 1 組 controller Area Network (CAN) 支援 CAN 2.0 B，通過 AEC-Q100 Grade 2 認證，適用於需要高可靠度及強健度 CAN 介面的車輛應用。

NUC131SD2AEU 內嵌 68 KB Flash、8 KB SRAM 以及 4 KB loader ROM 用來做 ISP 更新。寬電壓工作範圍 2.5V 至 5.5V, 符合40 ℃ 至 105 ℃ 的工業級工作溫度。不僅在緊湊封裝中提供 1 組 CAN 以及 3 組 LIN 介面對應 CAN-box 應用以外，內建豐富外設，包含 6 組UART，2 組 I²C，一組 SPI 可連接 4G, GPS 及 MEMS 模組對應 GPS 定位器以及胎壓偵測器應用，24 組 100 MHz PWM 帶有剎車功能及互補模式可驅動步進以及無刷直流馬達，8 路 800 kSPS 12 位 ADC 可對感測器資料做取樣特別適合對應雷達應用。

應用領域

• 車用OBD/CAN-BOX
• 雷達
• 胎壓偵測器
• GPS 定位器

關鍵特性

• 内核 (Core)
  • ARM^®Cortex^®-M0 最高運行頻率 50 MHz
  • 單週期 32-bit 硬體除法器
• 記憶體 (Memory)
  • 68 KB 快閃記憶體
  • 8 KB SRAM
  • 線上系統更新 ISP (In-System Programming)
  • 線上電路更新 ICP (In-Circuit Programming)
  • 線上應用程式更新 IAP (In-Application Programming)
• 時脈源 (Clock)
  • 內部 22.1184 MHz 高速振盪器
  • 內部 10 kHz 高精度 RC 振盪器
  • 內部 PLL 可達 200 MHz，PWM 時脈可達 100 MHz 以及系統時脈最高可達 50 MHz
• 計時器/PWM
  • 4 組 32 位定時器
  • 最高運行速度可達 100 MHz 的內建 16 位 PWM 產生器，最高可輸出 24 路 PWM
  • PWM 包含兩個模組，每個模組提供三組 16-bit 計時器以及 6 組輸出腳位
  • 1 個 24 位倒數 SysTick 計時器
  • 1 個看門狗定時器
  • 1 個視窗看門狗計時器
• 類比轉數位轉換器
  • 支持最多 8 通道 12 位元 800 KSPS 類比轉數位轉換器 (ADC)
• 通訊介面
  • 最高支持四組通用 UART
  • 兩組 400 KHz I²C
  • 一組 SPI
  • 三組 LIN
• CAN Bus
  • 支援一組 CAN 2.0 A/B
• 提供最高 56 GPIO
• 操作特性
  • 操作電壓: 2.5V ~ 5.5V
  • 工作温度: - 40 ℃ ~ 105 ℃
• 96 位元唯一識別碼 (UID)
  • 可當做安全密鑰
• 128 位元唯一客戶識別碼 (UCID)
• 封裝
  • LQFP64 (7mm x 7mm)
