NuMaker-HMI-M032

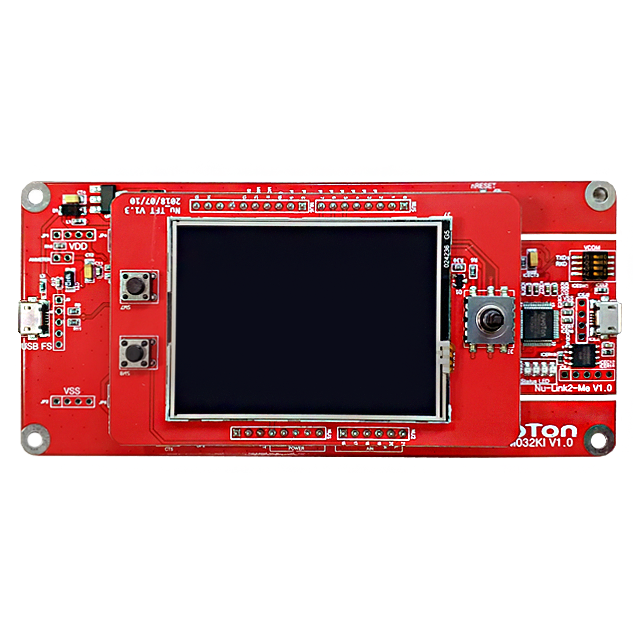

NuMaker-HMI-M032 開發套件是新唐為了搭配 emWin 函式庫的 GUI 應用所設計的開發套件。NuMaker-HMI-M032 開發套件由兩部分組成：NuMaker-M032KI 主控板與 NuTFT 擴展板。NuMaker-M032KI 由兩部分組成：M032KI 目標板與 Nu-Link2-Me 除錯燒錄器。NuTFT 擴展板配有 SPI Flash、2.4 吋觸控 SPI TFT LCD 面板、5 向搖桿以及兩顆按鈕。NuTFT 擴展板可透過 Arduino UNO 腳位擴展介面連接至NuMaker-M032KI。

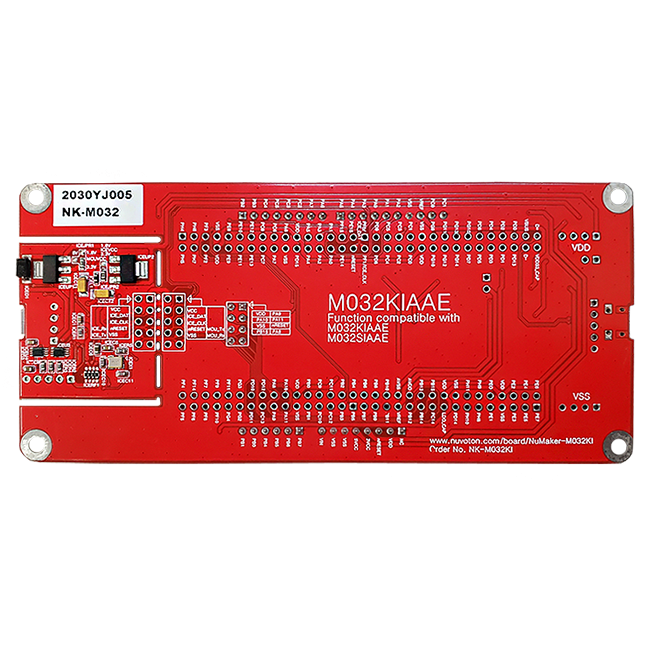

M032KI 目標板帶有NuMicro^®M032KIAAE 微控制器。M032KI 目標板提供 M032KIAAE 的腳位擴展介面，與相容於 Arduino UNO 的介面，方便搭配各式周邊設備或 Arduino 模組，並有多種的電源供應設計，讓專案的開發更加靈活。M032KI 目標板還帶有電流量測介面可以隨時監控功耗，協助專案開發與評估。

NuMaker-M032KI 的另一部分為 Nu-Link2-Me 除錯燒錄器。Nu-Link2-Me 可透過 SWD 介面對新唐微控制器進行在線 ICP 燒錄與除錯，也可以進行離線 ICP 燒錄，燒錄的狀態會顯示在狀態 LED 上。Nu-Link2-Me 也支援虛擬串口（VCOM）功能，可輸出訊息至終端機視窗。Nu-Link2-Me 還可以與開發板分離，成為獨立的批次生產燒錄器。

NuMaker-M032KI 主板

• 使用NuMicro^® M032KIAAE 微控制器，其功能向下相容於:
  • M032KIAAE
  • M032SIAAE
• 全腳位擴展介面
• Arduino UNO 相容介面
• 電流量測介面可量測微控制器功耗
• ETM調試介面，用於對處理器進行指令和資料追蹤
• 靈活電源供應設計
  • VDD 外部輸入介面
  • 主控板的 USB 連接埠
  • Arduino UNO 介面的 Vin
  • Nu-Link2-Me 的 ICE USB 連接埠
• 附帶 Nu-Link2-Me 除錯燒錄器，可支援
  • 透過 SWD 介面進行除錯
  • 在線 / 離線燒錄
  • 拖拉式燒錄
  • 虛擬串口功能

NuTFT 延伸板

• 一組 16 Mbits (2 MB) SPI Flash (W25Q16CV)
• ILI9341 2.4” (320x240) SPI TFT LCD 面板，支援 4 線 ADC 觸控功能
• 一個 5 向搖杆
• 兩顆按鈕

技術文件

• 更多資訊與快速指南，請至新唐科技公司網站 : 專屬開發板頁面
