NuMaker-IoT-M263A

開發板介紹

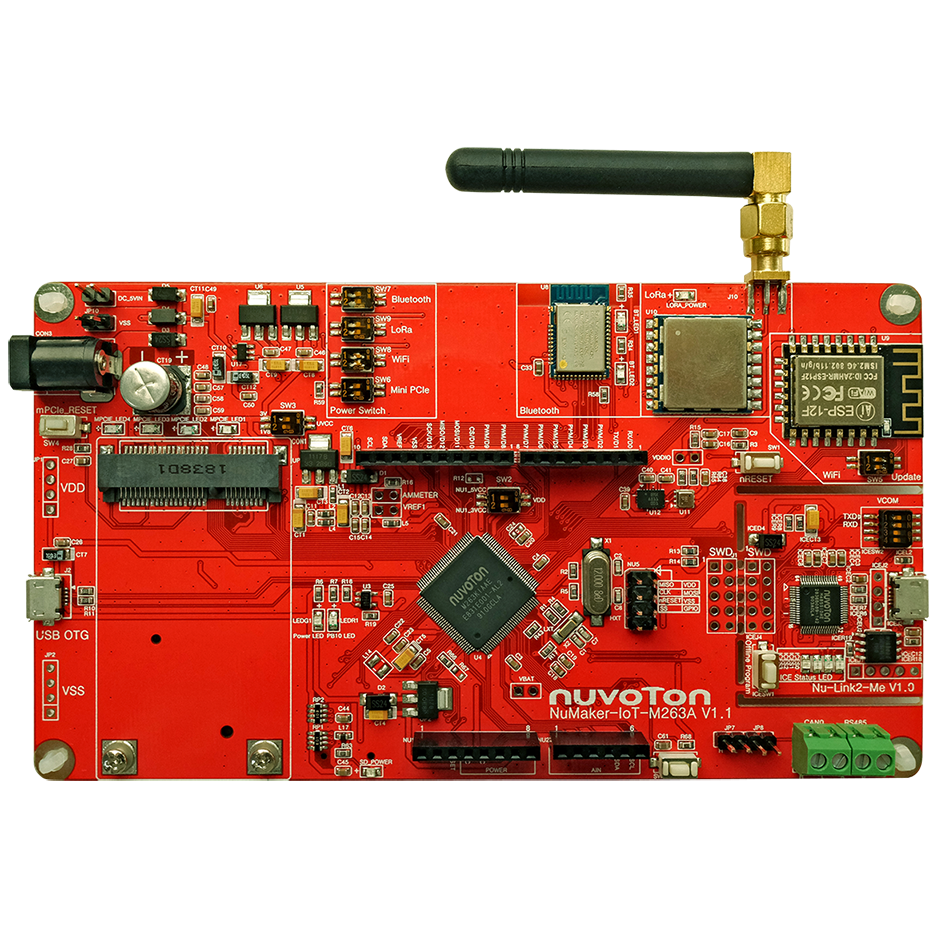

NuMaker-IoT-M263A 開發板是特別針對物聯網產品設計而提供的開發工具，透過新唐科技提供的物聯網開發軟體包能夠輕易地連接至 Arm Pelion、Amazon AWS、和阿里雲等雲端，快速完成物聯網產品開發。

NuMaker-IoT-M263A 由兩部分組成，包括整合常見的無線通訊模塊與傳感器的 M263 主平台部分，及 Nu-Link2-Me 除錯燒錄器部分。此開發板允許用戶快速開發物聯網應用相關產品，並輕鬆編程和調試應用程序 。

NuMaker-IoT-M263A 的主微控制器為兼具低功耗與高安全性的 M263KIAAE，開發板提供相容於 Arduino UNO 的介面、靈活的電源供應設計和電流量測接頭，方便擴充各式周邊設備進行開發，或輕鬆進行功耗量測。

NuMaker-IoT-M263A 開發板提供數個物聯網產品應用上常見的無線通訊模組，包括 Wi-Fi、藍牙以及 LoRa 模組。此開發板還支持 mini PCIe 連接器，用於插入外部模塊以實現 3G / 4G / NB-IoT 連接功能，例如選購的 QUECTEL BG96 / EC21 模塊。此開發板亦集成了 BOSCH 環境傳感器和 9 軸傳感器，用於感測加速度、地磁、氣體、氣壓、溫度和濕度。 此外使用者可以使用 CAN 和 RS485 介面開發工業控制相關應用。

Nu-Link2-Me 燒錄與除錯器可透過 SWD 介面進行燒錄與除錯，還帶有一 16 Mbit 大小的 SPI Flash 供離線燒錄使用。Nu-Link2-Me 支援虛擬串口功能，可輸出訊息至終端機視窗。Nu-Link2-Me 可從開發板上拆下，作為量產燒錄工具使用。

開發板特色

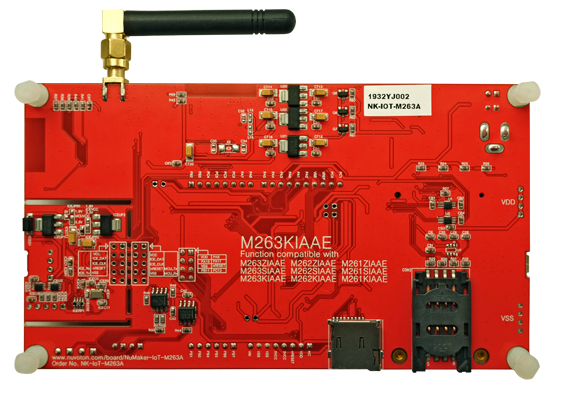

• 使用 NuMicro^® M263KIAAE 微控制器，其功能向下相容於:
  • M261ZIAAE
  • M261SIAAE
  • M261KIAAE
  • M262ZIAAE
  • M262SIAAE
  • M262KIAAE
  • M263ZIAAE
  • M263SIAAE
• 板載模組
  • Wi-Fi 模組: ESP12-F
  • 藍牙模組: MDBT42Q-PAT
  • LoRa 模組: APC1278 ( for 408/433/470 MHz )
  • LoRa 天線: ANT60-433LA ( for 433 MHz )
• 板載感測器
  • 環境感測器: BME680
  • 九軸感測器: BMX055
  • 虛擬串口功能
• Mini PCIe 連接器 ( 可選購 QUECTEL BG96 / EC21 模組以擴充 NB-IOT / 3G / 4G 功能)，包含 SIM 卡連接器
• CAN 和 RS485 收發器
• MicroSD 卡連接器
• Arduino UNO 相容介面
• 電流量測介面可量測微控制器功耗
• 靈活電源供應設計
  • V_DD 外部輸入介面
  • 主控板的 USB OTG 連接埠
  • Arduino UNO 介面的 VIN
  • Nu-Link2-Me 的 ICE USB 連接埠
  • 提供 mini PCIe 連接器的電源插孔
• 附帶 Nu-Link2-Me 除錯燒錄器，可支援
  • 透過 SWD 介面進行除錯
  • 在線/離線燒錄
  • 虛擬串口功能

技術文件

• For more details and documents, please link to Nuvoton Official Website : GO
