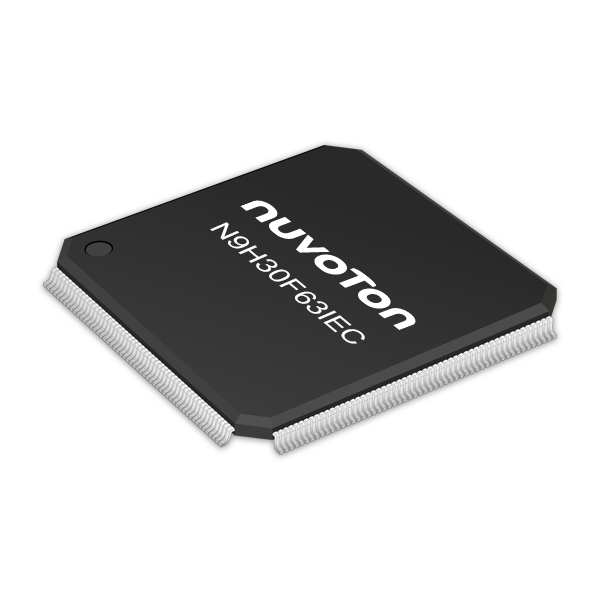

N9H30F63IEC

N9H30F63IEC 系列採用 ARM926EJ-S 核心，執行速度高達 300 MHz ，堆疊 64 MB DDR-II 憶體於同一封裝，提供 216-pin LQFP封裝，大幅減少 PCB 尺寸和降低電磁干擾 ( EMI ) ，且提供 24 bit TFT RGB 介面。豐富的周邊功能包含：11 組 UART 介面、SDIO/eMMC 介面、NAND Flash 介面、2 組 CAN、2 組 10/100 Mbps Ethernet MAC 和高速 USB 2.0 Host/Device 等，可以滿足客戶針對顯示應用彈性設計的需求。並符合 - 40 ℃ 至 85 ℃ 工業溫度規格，主要應用為工業自動化控制、人機介面 ( HMI ) 。

關鍵特性

• 內核 ( Core )
  • ARM926EJ-S核心
  • 最高運行頻率可達300 MHz
  • 16 KB 指令快取記憶體 ( I-cache ) 和16 KB 資料快取記憶體 ( D-cache )
• 記憶體 ( DDR Memory )
  • 內建 64 MB記憶體
• USB 2.0 高速Host/Device
  • 提供兩組USB介面：一組USB Host 及一組Host/Device
• 系統啟動來源 ( System Boot )
  • SPI Flash/ NAND Flash/ eMMC Flash/ USB 裝置
• LCD控制介面
  • 支援RGB565/ RGB666/ RGB888介面
  • 最高解析度：1024x 768
• 影像輸入
  • 支援CCIR656/ CCIR601介面
  • 最高解析度：3百萬像素
• 雙SD Host介面
  • 支援SD/ SDIO/ eMMC
• 類比轉數位轉換器 ( ADC )
  • 支援12-bit 8通道
  • 800k 採樣率 ( SPS )
  • 支援四線式電阻式觸控板
• 周邊
  • 支援 SPI / I²C / PWM / UART /CAN
  • 支援 10/100M Ethernet
