NuMaker-IoT-MA35D0-A1

MA35D0 系列

NuMicro^® MA35D0 系列是專為工業邊緣裝置應用而設計的高效能微處理器。 它基於雙 64/ 32 位元 Arm^® Cortex^®-A35 核心。高效能核心的運作頻率高達 650 MHz，每個核心均包含 32/ 32 KB I/D L1 緩存，以及 512 KB 共享 L2 快取。

MA35D0系列內建 128 KB IBR（內部啟動 ROM），並支援從四種模式進行安全啟動：USB、SD/ eMMC、NAND 和 SPI Flash（SPI NOR/ SPI NAND）。MA35D0 系列推出與 DDR SDRAM 堆疊的 LQFP 封裝，其容量高達 256 MB。有效降低 PCB 的層數、尺寸和電磁干擾（EMI）。

對於高機密安全需求的工業應用而言，MA35D0 系列提供 Arm^® TrustZone^® 技術和安全啟動、帶有 AES、SHA、ECC、RSA、SM2/3/4 和 TRNG 的內建加密加速器，以及金鑰儲存和 OTP 內存，以保護敏感和高價值的資料。

除了安全加密功能外，MA35D0 系列還提供適合工業化邊緣設備的高速傳輸和先進的控制介面。其中包括百兆乙太網路、HSUSB、SD3.0/eMMC 和 CAN FD。 此系列也支援 LCD 顯示控制器（1280x800 @ 60 fps）、2D 圖形引擎、及用於圖片 JPEG解碼器。

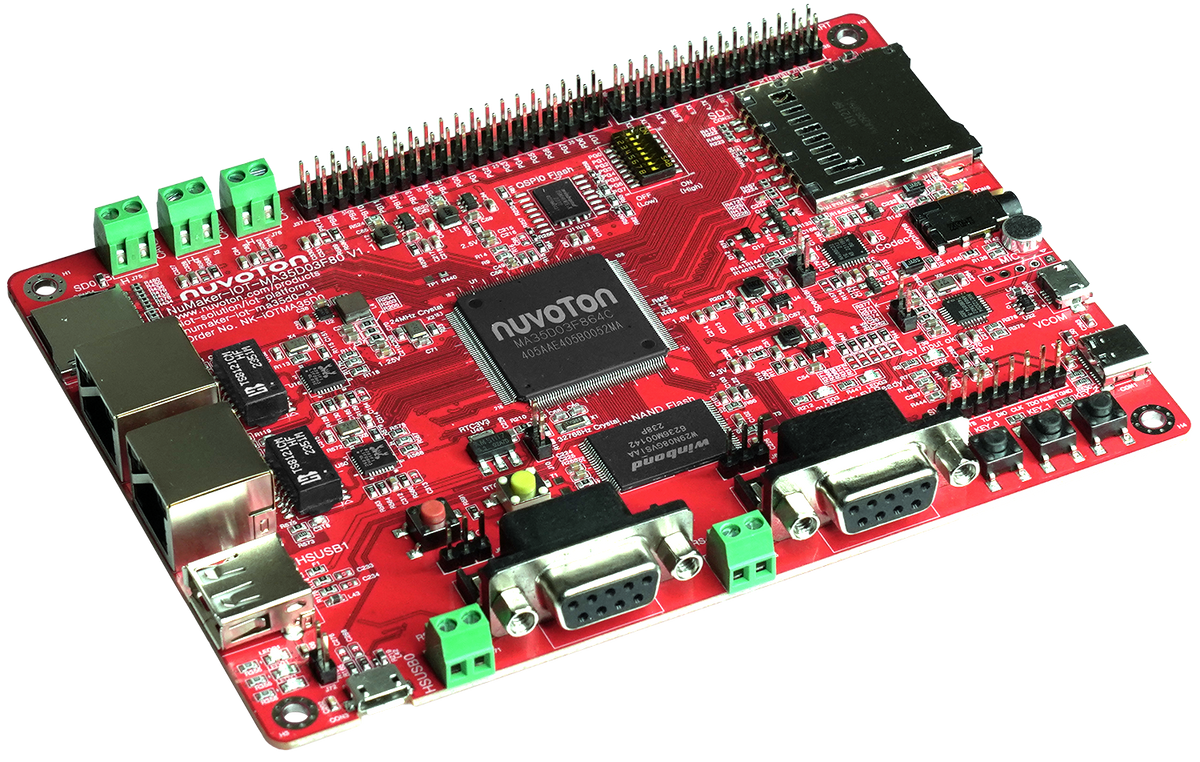

NuMaker-IoT-MA35D0-A1

NuMaker-IoT-MA35D0-A1 是 Nuvoton NuMicro MA35D0 系列微處理器的評估板 (EVB)。 此 EVB 具有豐富的周邊，如 2 組百兆乙太網路、USB2.0 高速主機和設備、Micro SD 插槽 1 組 SD2.0、SD 插槽 1 組 SD3.0、3 組 CAN FD、SPI 、I²C、UART和 2 組 RS-485/RS-232 串行通訊端口，方便用戶在邊緣設備應用中進行評估，例如工業控制、家電、新能源應用或您的創意應用。

EVB 預先安裝了遠端控制範例，包括以下功能

• 透過網頁瀏覽器存取 NuMaker-IoT-MA35D0-A1 的系統狀態
• 在同一網路區段與 EVB 交換資訊
• 可透過乙太網路或 Wi-Fi/ 4G 與伺服器連線
• js/HTML5 的網路伺服器應用程式整合

NuMaker-IoT-MA35D0-A1 特色

NuMaker-IoT-MA35D03F80 板

• 主晶片: MA35D03F864C (LQFP216) MCP 封裝 含 256 MB DDR3L SDRAM
• 電源:
  • 5V 電源由 USB Type-C 供給
  • RTC 電源由電池座供給
• 偵錯:
  • UART0 偵錯埠：USB 虛擬 COM (VCOM) 埠
  • 偵錯埠：SWJ (JTAG + SWD) 連接器
• 儲存設備
  • 一個板上 Quad SPI NAND 閃存裝置 (512 MB)
  • 一個板上 NAND 閃存裝置 (1 GB)
  • MicroSD 記憶卡 (SD0, 支援 SD3.0)
  • Standard-SD 記憶卡 (SD1, 支援 SD3.0)
• 一顆上電時，開機來源選擇的 DIP 開關
• 兩組 10/ 100 兆乙太網路連接埠：兩組兆乙太網路（RMII）PHY 設備，兩個變壓器和兩個 RJ45 埠連接器
• 兩組高速 USB 埠：一組主機/設備埠和一組主機埠
• 一個音訊編解碼器，附麥克風輸入和揚聲器輸出
• 兩組 RS232/ RS485 收發器和 DB9/ 排座連接器
• 三套 CAN FD 收發器與接頭連接器
• 三個用戶按鍵
• 三個用戶 LED
• 一個 8 通道 ADC 接頭連接器

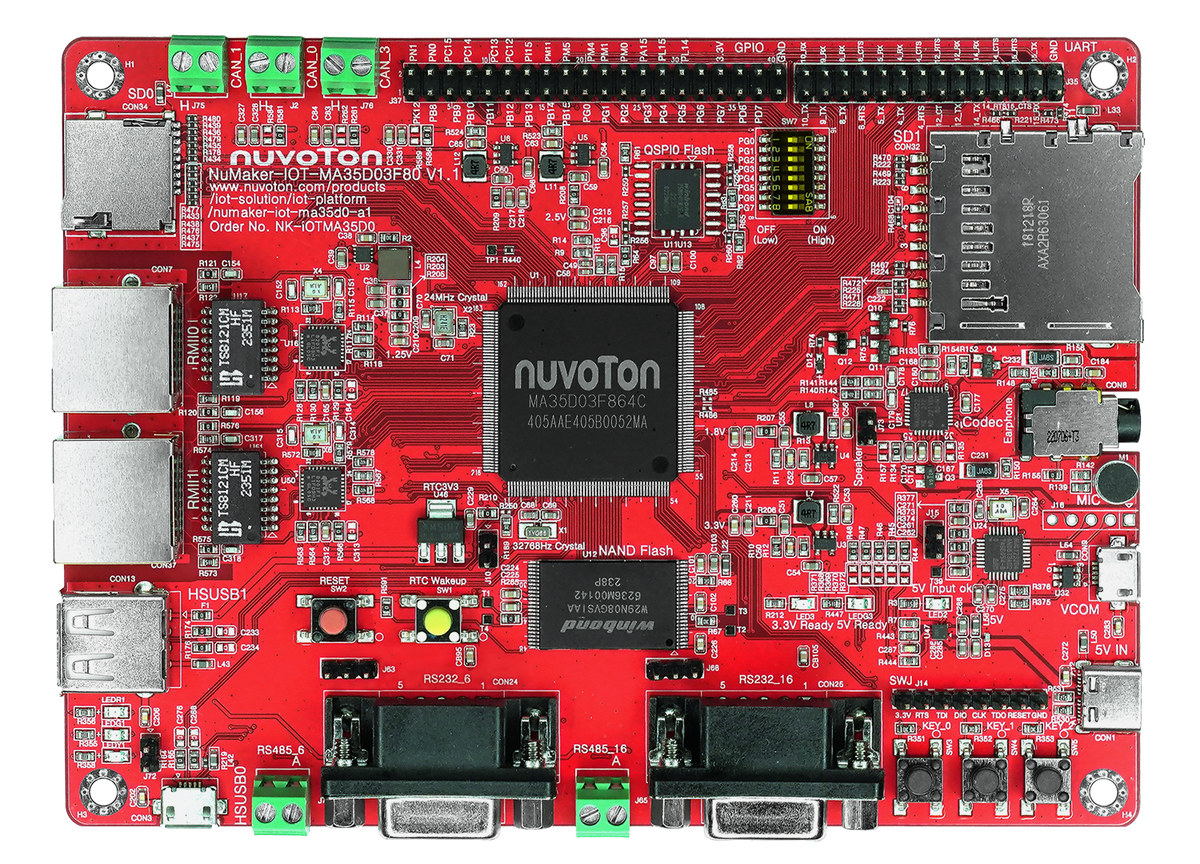

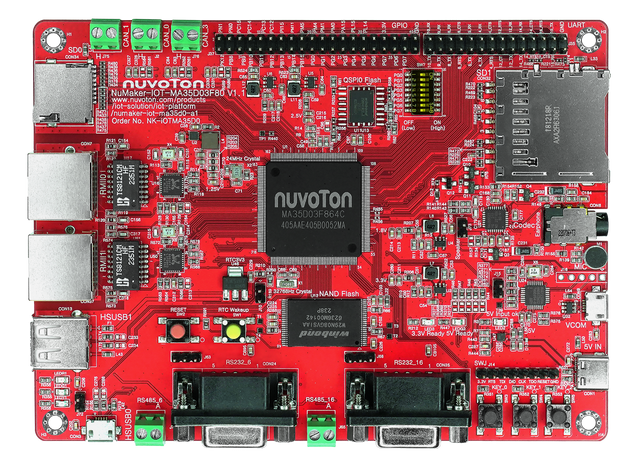

NuMaker-IoT-MA35D0-A1 Board 前視圖

IoT 功能展示架構

技術文件

• For more details And documents, please link To Nuvoton Official Website : GO
