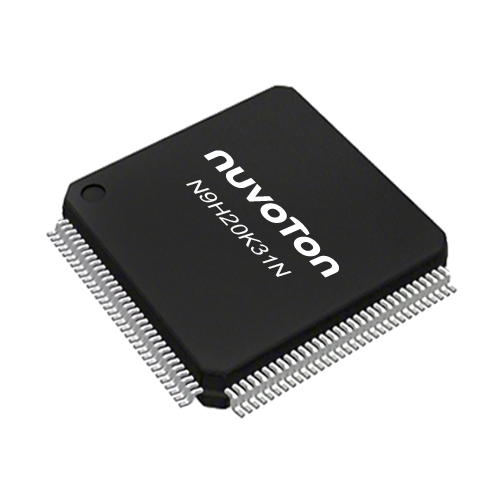

N9H20K31N

NN9H20K31N系列採用ARM926EJ-S核心，執行速度高達200 MHz，堆疊8 MB SDRAM記憶體於同一封裝，提供128-pin，大幅減少PCB尺寸和降低電磁干擾 (EMI)，且提供24-bit TFT RGB 介面。豐富的周邊功能包含：2組UART介面、SDIO/eMMC介面、NAND Flash介面和USB 2.0 Host/Device 等，可以滿足客戶針對顯示應用彈性設計的需求。並符合 -20℃至85℃溫度規格，主要應用為家庭自動化控制、人機介面(HMI)。

關鍵特性

• 內核(Core)
  • ARM926EJ-S核心
  • 最高運行頻率可達200 MHz
  • 8 KB指令快取記憶體(I-cache)和8 KB資料快取記憶體(D-cache)
• 記憶體(DDR Memory)
  • 內建 8 MB記憶體
• USB 2.0 高速Host/Device
  • 一組USB全速Host
  • 一組USB高速 Device
• 系統啟動來源 (System Boot)
  • SPI Flash/ NAND Flash / USB 裝置
• LCD控制介面
  • 支援RGB565/ RGB666/ RGB888介面
  • 最高解析度：800 x 480
• 影像輸入
  • 支援CCIR656/ CCIR601介面
  • 最高解析度：2百萬像素
• 雙SD Host介面
  • 支援SD/ SDIO/ eMMC
• 類比轉數位轉換器(ADC)
  • 支援10-bit
  • 支援四線式電阻式觸控板
• 周邊
  • 支援SPI / I²C / PWM
