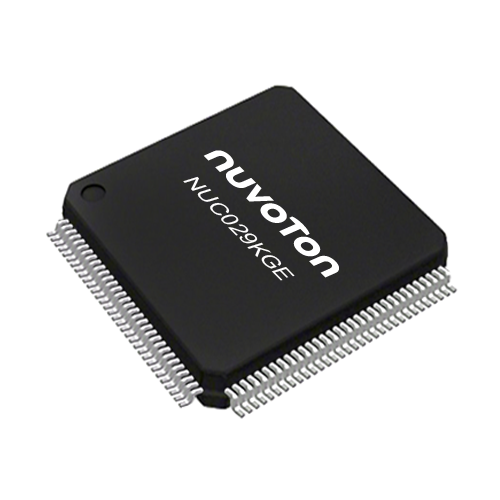

NUC029KGE

NuMicro^®NUC029KGE為32位元微控制器，內建Arm^®Cortex^®-M0 內核，速度高達72 MHz。主要產品特色包含內置48 MHz高精度高速RC振盪器並支持USB傳輸不需外掛晶體(Crystal-less)；可調式V DDIO 管腳，其接受寬電壓範圍為1.8V ~ 5.5V，便於連接與V DD 電壓不同之外部元件，達成更彈性的設計；PWM運行速度最高可達到144 MHz，提供高精準度控制；內建硬體除法器，提升軟體執行速度；此外，NUC029KGE內建SPROM (Security Protection ROM)，提供一個獨立的安全加密執行區域，以保護開發者的智慧財產權。NUC029KGE可廣泛應用於工業控制、馬達控制、電表等相關應用。

NuMicro^®NUC029KGE 支援2.5V ~ 5.5V寬電壓範圍與-40℃ ~ +105℃工作溫度，具256 KB Flash記憶體、內建20 KB SRAM、獨立4 KB Flash作為線上系統更新ISP (In-System Programming)。NUC029KGE具備高抗干擾能力 (ESD HBM 7KV / EFT 4.4KV)，並內嵌豐富通訊周邊，如USB、計時器、看門狗、RTC、PDMA、EBI、UART、smart card interface (ISO-7816-3)、SPI、I²S、I²C、GPIO、高達12組通道的PWM、高達20組通道的12位ADC、類比比較器、溫度檢測、低電壓重設和欠壓檢測、96位 UID (Unique Identification)與128位UCID (Unique Customer Identification)。

應用領域

• 工業控制、馬達控制、電表相關應用等。
• 主要特徵 :

關鍵特性

• 運作特性
  • 工作電壓：2.5V ~ 5.5V
  • 工作溫度：-40℃ ~ +105℃
• 內核
  • Arm^®Cortex^®-M0微控制器
  • 最高運行頻率72 MHz
• 記憶體
  • 256 KB應用程式Flash
  • 内嵌20 KB SRAM
  • 4 KB LDROM
  • 2 KB SPROM (Security Protection ROM)
  • 線上系統更新ISP (In-System Programming)
  • 線上電路更新 ICP (In-Circuit Programming)
  • 線上應用程式更新 IAP (In-Application Programming)
• 類比轉數位轉換器
  • 提供20個通道
  • 12位解析度
  • 每秒取樣速率可達 800 kSPS
• 脈寬調變 (PWM)
  • 最高運行速度可達144 MHz
  • 可輸出12路PWM或6組互補配對PWM
  • PWM時間與周期可觸發A/D轉換
• 通訊介面 (Connectivity)
  • 一組USB 2.0 full speed裝置 (無需外掛晶振設計)
  • 三組 USCI可設為UART、SPI、I²C
  • 兩組SPI [I²S]，擇一設置
  • 兩組I²C
  • 三組UART
  • 兩組SC ISO-7816-3 [UART]，擇一設置
  • 提供一組16/8位外擴介面 (EBI)
• 時鐘控制
  • 外部高速晶振 4 ~ 20 MHz (HXT)
  • 外部低速晶振 32.768 KHz (LXT)
  • 內部48 MHz 高速振盪器 (HIRC48)
  • 內部22.1184 MHz振盪器 (HIRC，1% 精準度，25℃，5V)
  • 內部10 KHz 低速晶振 (LIRC)
• RTC 具備獨立電源 V BAT 管腳
• 封裝
  • LQFP128 (14x14mm)

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
