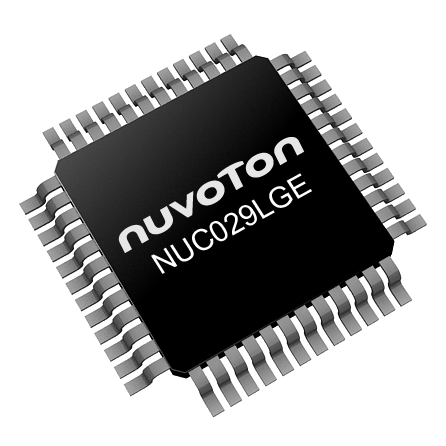

NUC029LGE

NuMicro^®NUC029LGE為32位元微控制器，內建Arm^®Cortex^®-M0 內核，速度高達72 MHz。主要產品特色包含內置48 MHz高精度高速RC振盪器並支持 USB 傳輸不須外掛晶體 (Crystal-less)；可調式VDDIO管腳，其接受寬電壓範圍為1.8V ~ 5.5V，便於連接與VDD電壓不同之外部元件，達成更彈性的設計；PWM運行速度最高可達到144 MHz，提供高精準度控制；內建硬體除法器，提升軟體執行速度；此外，NUC029LGE 內建SPROM (Security Protection ROM)，提供一個獨立的安全加密執行區域，以保護開發者的智慧財產權。NUC029LGE可廣泛應用於工業控制、馬達控制、電表等相關應用。

NuMicro^®NUC029LGE 支援2.5V ~ 5.5V寬電壓範圍與-40℃ ~ +105℃工作溫度，具256KB Flash記憶體、內建20KB SRAM。NUC029LGE具備高抗干擾能力 (ESD HBM 7KV / EFT 4.4KV)，並內嵌豐富通訊周邊，如USB、計時器、看門狗、RTC、PDMA、EBI、UART、SPI、I²S、I²C、GPIO、高達10組通道的PWM、高達9組通道的12位ADC、類比比較器、溫度檢測、低電壓重設和欠壓檢測、96位 UID (Unique Identification)與128位UCID (Unique Customer Identification)。

應用領域

• 工業控制、馬達控制、電表相關應用等。
• 主要特色 :

關鍵特性

• 運作特性
  • 工作電壓: 2.5 V ~ 5.5 V
  • 工作溫度: -40°C ~ +105°C
• 内核
  • Arm^®Cortex^®-M0微控制器
  • 最高運行頻率 72 MHz
• 記憶體
  • 256 KB 應用程式Flash
  • 内嵌 20 KB SRAM
  • 4 KB LDROM
  • 2 KB SPROM (Security Protection ROM)
  • 支持線上系統更新 ISP/IAP/ICP
• 脈寬調變 (PWM)
  • 最多最高運行速度可達144 MHz
  • 可輸出10路PWM或5組互補配對PWM
  • PWM時間與周期可觸發A/D轉換
• 類比轉數位轉換器 (ADC)
  • 提供 9 個頻道
  • 12 位解析度
  • 每秒取樣速率可達 800 kSPS
  • 提供誤差±1℃溫度感測器
• 通訊介面 (Connectivity)
  • 3 組 USCI可設為UART、SPI、I²C
  • 2 組SPI [I²S]，擇一設置
  • 2 組I²C
  • 3 組UART
  • 1 組USB 2.0 full speed裝置 (無晶振設計)
  • 提供1 組16/8位外擴介面 (EBI)
• 時鐘控制
  • 外部高速晶振 4 ~ 20 MHz (HXT)
  • 外部低速晶振 32.768KHz (LXT)
  • 內部48 MHz 高速振盪器 (HIRC48)
  • 內部22.1184 MHz振盪器 (HIRC，1% 精準度，25℃，5V)
  • 內部10 KHz 低速晶振 (LIRC)
• RTC具備獨立電源VBAT管腳
• 封装

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
