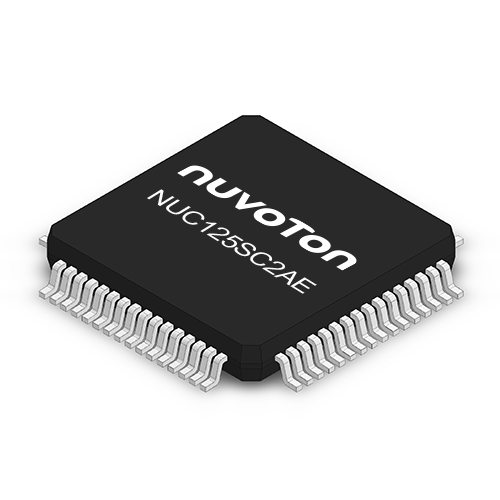

NUC125SC2AE

NUC125SC2AE 為32位USB微控制器系列，支持主頻最高可至50 MHz、 32 KB Flash、8 KB SRAM、12位 ADC、內置48 MHz高精度高速RC振盪器並支持 USB 傳輸不須外掛晶體(Crystal-less)與23路 PWM/BPWM，使得 NUC125SC2AE 於USB傳輸與控制處裡相當有效率。NUC125SC2AE 支持工業等級工作溫度範圍(-40℃~105℃)與寬廣的工作電壓(2.5V~5.5V)與高的抗干擾能力(8KV ESD, 4KV EFT)，提供LQFP64封裝。

除了豐富的周邊特色外，NUC125SC2AE 額外支持獨立的 V DDIO 管腳與可調整電壓外設(VAI) 可工作於更寬廣的電壓(1.8V~5.5V)以便於連接不同於V DD 電壓外部元件，達成更彈性的設計。

NUC125SC2AE 也內嵌一個額外的安全保護Flash區塊(SPROM, Security Protection ROM)，提供一個獨立且安全加密執行區域以便保護開發者的智慧財產權。

應用領域

• USB複合裝置、電競滑鼠/鍵盤/手柄、USB Type-C 耳機、工業自動化、物聯網裝置等。

關鍵特性

• 內核(Core)
  • ARM^®Cortex^®-M0 32位微處理器
  • 工作頻率可達50 MHz
  • 單周期 32-位硬體乘法器
• 記憶體(Memory)
  • 32 KB應用程序(APROM)
  • 4.5 KB 在系統編程(ISP)加載程序(LDROM)
  • 512 B 安全保護 (SPROM)
  • 8 KB 內嵌SRAM 支持PDMA模式
  • 可編程數據儲存(Data Flash)
  • 支持程序更新方式：
  • 線上系統更新ISP (In-System Programming)
  • 線上電路更新ICP (In-Circuit Programming)
  • 線上應用程序更新IAP (In-Application Programming)
• PDMA (Peripheral DMA)
  • 5個獨立可編程的通路 (independentconfigurablechannels)
  • 單一(single)或突衝(Burst)傳輸型態
• 類比轉數位轉換器(ADC)
  • 支持12位 SAR ADC
  • 最多12路單端類比輸入通道或6路差動通道
  • 支持PDMA 傳輸
• PWM/BPWM
  • 23路 PWM/BPWM/Capture 最高時鐘頻率可達100 MHz
  • 針對三種不同事件，PWM/BPWM支援觸發ADC
  • PWM 支持煞車(brake)功能
• 周邊(Connectivity)
  • 一組USCI 介面可設置為UART、SPI與I²C
  • 獨立的一組UART, 一組SPI/I²S與兩組I²C
  • 不須外掛晶體(Crystal-less) USB 2.0 FS
• 時鐘控制(Clock Control)
  • 內部48 MHz 高速震盪器 (HIRC)
  • 內部10 kHz 低速震盪器 (LIRC)
  • 外部4~24 MHz 高速晶振 (HXT)
  • 外部32.768 kHz 低速晶振 (LXT)
  • PLL 高達 100 MHz
• 電壓調整外設(Voltage Adjustable Interface)
  • 額外的 VDDIO 管腳與可調整電壓外設(VAI)可工作於更寬廣的電壓(1.8V至5.5V)(僅NUC125)
  • 支持USCI介面(可設置成UART, SPI, I²C)
• 其他功能
  • 內置溫度感測器(1℃ 解析度)
  • 工作電壓 : 2.5至5.5V
  • 工作溫度 : -40℃至105℃
