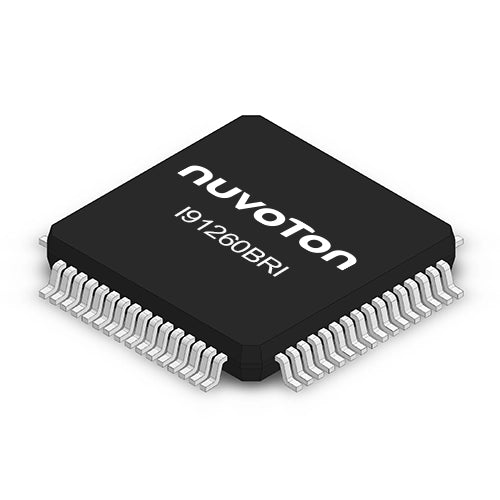

I91260BRI

新唐科技的 I91260BRI 是基於 ARM Cortex-M0 的 音訊系統單晶片，可運行在高達 50MHz 的系統主頻，128 KB 的閃存和12 KB 的 SRAM。

I91260BRI 還配備了各種週邊裝置，例如多功能定時器，看門狗定時器，實時時鐘，PDMA，以及各樣的串列式介面(UART，SPI，I²C) ，PWM，GPIO，12位 SAR 類比數位轉換器，低壓差穩壓器，和低電壓檢測器。

I91260BRI 音訊系統單晶片的核心功能包括音訊 I/O 接口，例如 I²S，數位麥克風輸入和音訊差分式脈波寬度調變輸出。

具體來說，I91260BRI 音訊系統單晶片提供高精度21位 Bridge Sense 類比數位轉換器。

Bridge Sense 類比數位轉換器:

應用領域

• 消費性醫療檢測裝置 - 智慧型體重計, 智慧型溫度計
• 語音輸入產品帶感應器回饋功能- 智慧型家電產品
• 工業務聯網裝置 - 感應橋接帶語音回饋

關鍵特性

• Bridge Sense 類比數位轉換器:
  • 內建電路校正功能
  • 八階可編程增益放大器 (BSPGA)
  • 可編程
  • 21位精度@移動平均 6.4 SPS
• 內核 (Core)
  • 運行頻率高達 50MHz 的 Arm^®Cortex^®M0 處理器
• 記憶體（Memories）
  • 128KB Flash
  • 12KB SRAM
  • 4 KB Flash 提供使用者韌體啟動程式 ( LDROM )
  • 線上系統更新（ISP） / 線上電路更新（ICP） / 線上應用程式更新（IAP）
• 時鐘控制（Clocks）
  • 內置 16~48MHz 選内部高速 RC 震盪器
  • 外部 32kHz 晶體輸入，用於 RTC 功能和低功耗系統操作
  • 外部 12MHz 晶體震盪器 提供高精度時鐘控制功能
• 定時器（Timers）
  • 2通道32位定時器
  • 2通道16位定時器
• 脈波寬度調變（PWMs）
  • 4 通道16位 脈波寬度調變 或 兩組互補的脈波寬度調變
• 通訊介面（Communication Interfaces）
  • 2组 UART
  • 2组 SPI
  • 1组 I²C
• 音訊介面 （Audio Interfaces）
  • 差分脈波寬度調變（DPWM）, 支援8~48KHz的取樣頻率，0.5W 驅動@歐姆
  • 數位麥克風輸入
  • 1组 I²S
• 通用I/O（GPIOs）
  • 四種輸入輸出模式：準雙向/推挽輸出/開漏輸出/高阻抗輸入
  • 最大32个通用 I/O 端口
• 周邊裝置（Peripherals）
  • 多功能定時器，看门狗定时器，實時時鐘
  • 週邊直接記憶體存取（PDMA）
  • 內置低壓差穩壓器（LDO）
  • 過熱警報器
  • 12-bit SAR 類比數位轉換器 700K SPS
• 工作特性（Operating Characteristics）
  • 寬電壓範圍: 1.8V ~ 5.5V
  • 溫度範圍: -40°C ~ 85°C
• 封装（Package）
  • LQFP-64 (7x7mm)

技術文件

• 詳細資訊及技術文件，請參閱新唐科技官方網站 : GO
